Pe tărâmul sistemelor electrice, întreruptoarele de miniatură AC (AC MCBS) se ridică ca gardieni indispensabili, asigurând siguranța și stabilitatea nenumăratelor instalații. În calitate de furnizor experimentat de AC MCB, am asistat de prima dată la rolul critic pe care le joacă aceste dispozitive în protejarea circuitelor împotriva supraîncărcărilor și a circuitelor scurte. În acest blog, ne vom aprofunda în caracteristicile călătoriei AC MCBS, explorând ceea ce le face atât de vitale în protecția electrică.
Înțelegerea elementelor de bază ale AC MCBS
Înainte de a ne scufunda în caracteristicile călătoriei, este esențial să înțelegem clar ceea ce este un MCB AC. Un MCB AC este un tip de întrerupător electric care întrerupe automat circuitul electric atunci când detectează un debit anormal de curent. Acest lucru se poate datora unei supraîncărcări, în care curentul depășește capacitatea nominală a circuitului pentru o perioadă îndelungată sau un circuit scurt, unde există o creștere bruscă și semnificativă a curentului din cauza unei defecțiuni în sistem.
MCB -urile AC sunt utilizate pe scară largă în setări rezidențiale, comerciale și industriale. Sunt compacte, fiabile și oferă un nivel ridicat de protecție. Dimensiunea lor mică permite o instalare ușoară în plăcile de distribuție și pot fi resetate rapid după o călătorie, minimizând timpul de oprire.
Caracteristicile călătoriei: inima AC MCBS
Caracteristicile de călătorie ale unui MCB AC se referă la modul în care răspunde la diferite niveluri de supracurent. Există două tipuri principale de mecanisme de călătorie într -un MCB AC: termic și magnetic.
Călătorie termică
Mecanismul de călătorie termică este conceput pentru a proteja împotriva supraîncărcărilor. Funcționează pe baza principiului benzii bimetalice. O bandă bimetalică este formată din două metale diferite legate între ele. Când apare o suprasarcină, curentul crescut care curge prin banda bimetalică face ca acesta să se încălzească. Diferite metale se extind la viteze diferite atunci când sunt încălzite, ceea ce face ca banda bimetalică să se îndoaie. Odată ce îndoirea ajunge într -un anumit punct, declanșează întrerupătorul pentru a călători, întrerupând circuitul.
Caracteristica călătoriei termice este relativ lentă. Este calibrat pentru a răspunde la supra -curenturi moderate care persistă în timp. De exemplu, dacă un circuit atrage continuu mai mult curent decât capacitatea sa nominală datorită funcționării mai multor aparate cu putere mare, mecanismul de călătorie termică va determina în cele din urmă MCB să se deplaseze, prevenind supraîncălzirea și pericolele potențiale de incendiu.
Călătorie magnetică
Mecanismul de călătorie magnetică, pe de altă parte, este conceput pentru a proteja împotriva circuitelor scurte. Folosește un electromagnet. Când apare un circuit scurt, există o creștere bruscă și masivă a curentului. Acest curent mare creează un câmp magnetic puternic în jurul electromagnetului. Forța magnetică generată de electromagnet este suficientă pentru a depăși un zăvor încărcat cu arc, ceea ce face ca întreruptorul să se deplaseze aproape instantaneu.
Caracteristica călătoriei magnetice este extrem de rapidă - acționând. Poate răspunde la circuitele scurte într -o problemă de milisecunde, protejând sistemul electric și echipamentele conectate de efectele potențial catastrofale ale unui circuit scurt, cum ar fi deteriorarea echipamentelor și incendiile electrice.
Tipuri de curbe de călătorie
AC MCB -urile sunt clasificate în funcție de curbele lor de călătorie, care definesc relația dintre supracurent și timpul necesar pentru ca MCB să călătorească. Cele mai frecvente tipuri de curbe de călătorie sunt B, C și D.
Tipul B.
MCB -urile de tip B au o caracteristică de călătorie relativ sensibilă. Acestea sunt concepute pentru a călători de 3 - 5 ori mai mult decât curentul (IN) pentru circuite scurte și sunt potrivite pentru circuite cu sarcini în principal rezistive, cum ar fi circuitele de iluminare. Într -un circuit de iluminat, curentul de intrare este de obicei mic, iar un MCB de tip B poate oferi o protecție fiabilă împotriva circuitelor scurte și supraîncărcări moderate.
Tip c
MCB -urile de tip C sunt mai frecvent utilizate în instalațiile electrice generale. Ei călătoresc la 5 - 10 ori curentul nominal (IN). Acest tip de MCB poate gestiona curentul de intrare al sarcinilor inductive, cum ar fi motoarele și transformatoarele, fără a face falsă declanșare. Curentul de intrare a încărcărilor inductive poate fi de mai multe ori mai mare decât curentul normal de funcționare, dar durează doar o perioadă scurtă. Un MCB de tip C poate tolera această creștere temporară a curentului și poate oferi în continuare protecție împotriva supraîncărcărilor și a circuitelor scurte.
Tipul D.
MCB -urile de tip D sunt utilizate pentru circuite cu curenți mari de intrare, cum ar fi motoarele mari și unele echipamente industriale. Ei călătoresc la 10 - 20 de ori curentul nominal (IN). Aceste MCB -uri sunt concepute pentru a rezista la creșterea mare a curentului inițial atunci când echipamentul pornește și se deplasează numai atunci când există o defecțiune autentică în circuit.
Factori care afectează caracteristicile călătoriei
Mai mulți factori pot afecta caracteristicile Trip ale unui MCB AC.
Temperatura ambiantă
Temperatura ambiantă poate avea un impact semnificativ asupra mecanismului de călătorie termică. Pe măsură ce temperatura crește, banda bimetalică din mecanismul de călătorie termică se poate încălzi mai repede, determinând călătoria MCB la un nivel de curent inferior. În schimb, în mediile reci, banda bimetalică poate dura mai mult timp pentru a se încălzi, iar MCB poate tolera un curent mai mare înainte de declanșare.
Îmbătrânire și uzură
De -a lungul timpului, componentele unui MCB AC se pot uza. Fâșia bimetalică își poate pierde elasticitatea, iar electromagnetul din mecanismul de călătorie magnetică poate slăbi. Acest lucru poate duce la modificări ale caracteristicilor călătoriei, cum ar fi declanșarea falsă sau eșecul de a călători atunci când apare o defecțiune. Inspecția și întreținerea periodică a MCB -urilor AC sunt esențiale pentru a asigura funcționarea lor fiabilă continuă.
Importanța selectării MCB -ului AC Right
Selectarea MCB -ului AC -ului potrivit cu caracteristicile adecvate ale călătoriei este crucială pentru siguranța și eficiența unui sistem electric. Dacă un MCB cu o caracteristică de călătorie sensibilă este instalată într -un circuit cu curenți mari de intrare, acesta poate călători frecvent, provocând timp de oprire inutilă. Pe de altă parte, dacă se folosește un MCB cu o caracteristică de călătorie lentă, este posibil să nu ofere o protecție adecvată împotriva circuitelor scurte, punând în pericol sistemul electric și echipamentul conectat.
În calitate de furnizor AC MCB, oferim o gamă largă de produse cu caracteristici diferite de călătorie pentru a răspunde nevoilor diverse ale clienților noștri. Indiferent dacă aveți nevoie de un MCB de tip B pentru un circuit de iluminat sau un MCB de tip D pentru o aplicație industrială, avem soluția potrivită pentru dvs.
Produse conexe

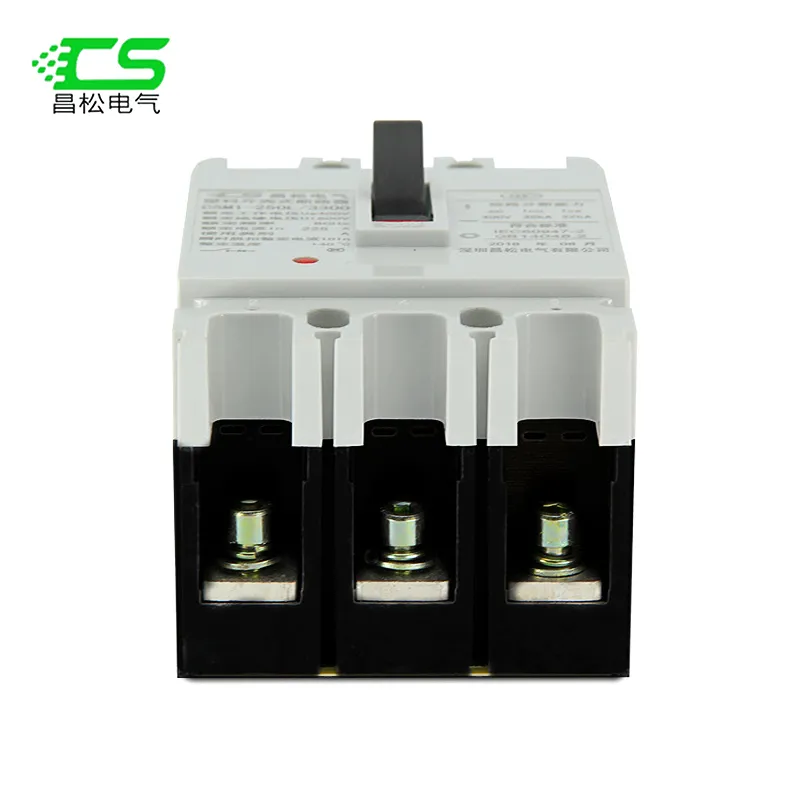

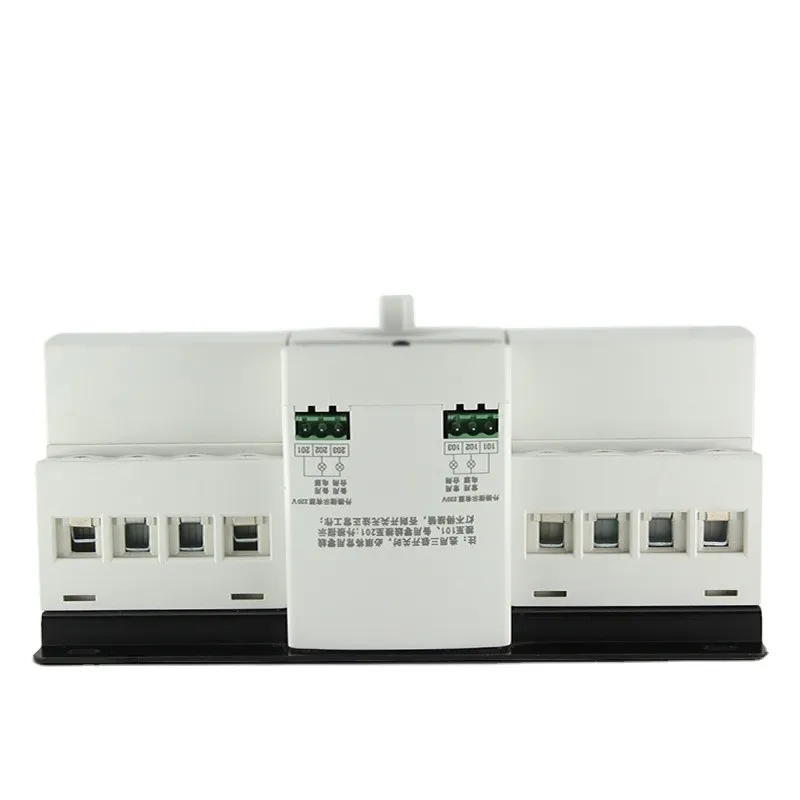

Pe lângă AC MCB -uri, furnizăm și alte produse electrice conexe. Puteți să ne explorațiCircuit de întrerupere AC McCB, care oferă o protecție sporită pentru sisteme electrice mai mari. NoastreComutator de circuit dualOferă o soluție fiabilă pentru comutarea între două surse de energie, asigurând alimentarea continuă în aplicații critice. Și pentru nevoi mai specializate, a noastrăPivot picofuseOferă caracteristici avansate de protecție a circuitului.
Contactați -ne pentru achiziții
Dacă sunteți pe piață pentru MCB -uri AC sau de înaltă calitate sau pentru oricare dintre celelalte produse electrice ale noastre, vă invităm să ne contactați pentru discuții despre achiziții. Echipa noastră de experți este gata să vă ajute să selectați produsele potrivite pentru cerințele dvs. specifice și să vă ofere cel mai bun serviciu posibil.
