Factorul de putere este un parametru electric crucial care are un impact semnificativ asupra performanței și eficienței sistemelor electrice, inclusiv cutii de combinator de curent alternativ. În calitate de furnizor de cutii de combinație de curent alternativ, înțelegerea implicațiilor factorului de putere este esențială pentru furnizarea de produse de înaltă calitate și asigurarea funcționării optime a unui sistem pentru clienții noștri.
Ce este factorul de putere?
Factorul de putere (PF) este definit ca raportul dintre puterea reală (P), care este puterea care face de fapt o muncă utilă într -un circuit electric, la puterea aparentă. Puterea aparentă este produsul tensiunii și curentului într -un circuit AC. Matematic, este exprimat ca (pf = \ frac {p} {s}). Valoarea factorului de putere variază de la 0 la 1. Un factor de putere de 1 (sau unitate) indică faptul că toată puterea electrică furnizată la circuit este utilizată pentru o muncă utilă, în timp ce un factor de putere mai mic înseamnă că o porțiune a puterii este irosită sub formă de putere reactivă (q). Puterea reactivă este necesară pentru a stabili și menține câmpurile magnetice și electrice în sarcini inductive și capacitive, dar nu efectuează nicio lucrare utilă.
Impactul factorului de putere asupra cutiilor de combinator AC
1. Eficiență
Unul dintre cele mai semnificative impacturi ale factorului de putere asupra unei cutii de combinație de curent alternativ este asupra eficienței acesteia. Casetele de combinație de curent alternativ sunt utilizate pentru a combina mai multe intrări de curent alternativ din diferite surse, cum ar fi invertoarele solare și distribui puterea combinată către grilă sau alte încărcări. Când factorul de putere al surselor de intrare este scăzut, puterea aparentă din sistem este mai mare decât puterea reală. Aceasta înseamnă că cutia de combinație de curent alternativ trebuie să se ocupe de o cantitate mai mare de curent pentru o anumită cantitate de putere utilă.
Niveluri de curent mai ridicate au ca rezultat pierderi rezistive ((I^{2} R), pierderi în conductoare și componente ale cutiei de combinație de curent alternativ. Aceste pierderi nu numai că deșeurile deșeuri, dar generează și căldură, ceea ce poate reduce durata de viață a componentelor și poate crește riscul de supraîncălzire. În calitate de furnizor, ne străduim să ne proiectăm cutiile de combinație de curent alternativ pentru a minimiza aceste pierderi, dar un factor de putere scăzut poate avea în continuare un efect dăunător asupra eficienței generale a sistemului.
De exemplu, dacă o casetă de combinator de curent alternativ este proiectată pentru a gestiona o anumită cantitate de putere reală la un factor de putere a unității, dar factorul de putere real al surselor de intrare este de 0,8, curentul care curge prin cutie va fi cu 25% mai mare decât ar fi la factorul de putere al unității. Acest curent crescut va duce la pierderi rezistive mai mari și la o eficiență mai mică.
2. Utilizarea capacității
Factorul de putere afectează, de asemenea, utilizarea capacității unei cutii de combinație de curent alternativ. Capacitatea nominală a unei cutii de combinație de curent alternativ este de obicei specificată în termeni de putere aparentă. Cu toate acestea, puterea utilă care poate fi livrată la sarcină depinde de factorul de putere. Un factor de putere redus înseamnă că cutia de combinație AC trebuie să fie dimensionată mai mare pentru a gestiona aceeași cantitate de putere reală.
De exemplu, dacă un client necesită o cutie de combinație AC pentru a gestiona 100 kW de putere reală la un factor de putere de 0,9, evaluarea aparentă a puterii a cutiei trebuie să fie de aproximativ 111 kVA ((S = \ frac {p} {pf} = \ frac {100} {0.9})). Dar dacă factorul de putere scade la 0,8, evaluarea aparentă de putere a cutiei trebuie crescută la 125 kVA. Acest lucru nu numai că crește costul cutiei de combinație de curent alternativ, dar necesită și mai mult spațiu pentru instalare.
În calitate de furnizor, trebuie să luăm în considerare factorul de putere preconizat al surselor de intrare atunci când recomandăm dimensiunea corespunzătoare a cutiei de combinație de curent alternativ clienților noștri. Nerespectarea acestui lucru poate duce la o cutie subdimensionată care poate supraîncălzi sau călători dispozitivele de protecție sau o cutie supradimensionată care este mai scumpă și mai puțin eficientă.
3. Reglarea tensiunii
Factorul de putere poate afecta, de asemenea, reglarea tensiunii într -o cutie de combinație de curent alternativ. Într -un sistem de curent alternativ, sarcinile inductive cu un factor de putere scăzut determină scăderea tensiunii pe măsură ce curentul crește. Acest lucru se datorează faptului că reactanța inductivă a circuitului se opune modificării curentului, rezultând o schimbare de fază între tensiune și curent.
Într -o cutie de combinație de curent alternativ, dacă factorul de putere al surselor de intrare este scăzut, tensiunea la ieșirea cutiei poate fi mai mică decât nivelul dorit. Acest lucru poate avea un impact negativ asupra performanței sarcinilor conectate, în special a echipamentelor electronice sensibile. Pentru a compensa scăderea tensiunii, pot fi necesare echipamente suplimentare de reglare a tensiunii, ceea ce se adaugă la costurile și complexitatea sistemului.
În calitate de furnizor, putem proiecta cutiile noastre de combinație cu funcții precum regulatoare de tensiune sau condensatoare de corecție a factorilor de putere pentru a ajuta la atenuarea efectelor factorului de putere scăzut asupra reglării tensiunii.
4. Compatibilitatea cu alte componente

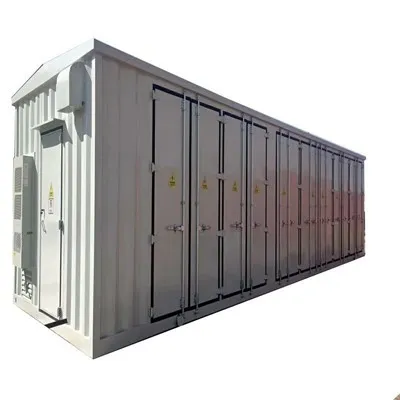

Factorul de putere al cutiei de combinator de curent alternativ trebuie, de asemenea, să fie compatibil cu alte componente din sistemul electric, cum ar fi transformatoarele, întrerupătoarele șiStația preinstalată de înaltă tensiune. Un factor de putere scăzut în cutia de combinație de curent alternativ poate cauza probleme pentru aceste componente, cum ar fi pierderi crescute, supraîncălzire și durată de viață redusă.
De exemplu, transformatoarele sunt proiectate să funcționeze la un anumit factor de putere. Dacă factorul de putere al sarcinii conectate la transformator prin cutia de combinație de curent alternativ este prea scăzută, transformatorul poate suferi pierderi crescute de cupru și pierderi de miez, ceea ce duce la o eficiență redusă și la supraîncălzirea potențială. În mod similar, întrerupătoarele sunt evaluate pe baza puterii aparente pe care o pot gestiona. Un factor de putere redus poate determina ca întreruptorul să călătorească prematur sau să nu ofere o protecție adecvată.
Îmbunătățirea factorului de putere în cutii de combinator AC
1..
Una dintre cele mai frecvente metode de îmbunătățire a factorului de putere într -o cutie de combinație AC este prin utilizarea condensatoarelor de corecție a factorului de putere. Aceste condensatoare sunt conectate în paralel cu sarcinile inductive pentru a contracara puterea reactivă. Prin adăugarea de reactanță capacitivă la circuit, factorul de putere poate fi crescut spre unitate.
Condensatoarele de corecție a factorului de putere pot fi instalate în caseta de combinator de curent alternativ sau la intrarea cutiei. În calitate de furnizor, putem oferi cutii de combinație de curent alternativ cu condensatoare de corectare a factorilor de putere construiți sau le putem oferi ca accesoriu opțional. Acest lucru permite clienților noștri să îmbunătățească factorul de putere al sistemelor lor și să reducă impacturile negative asociate cu factorul de putere scăzut.
2. Gestionarea încărcăturii
Un alt mod de a îmbunătăți factorul de putere este prin gestionarea sarcinii. Prin selectarea cu atenție și dimensionarea sarcinilor conectate la caseta de combinator de curent alternativ, factorul de putere general al sistemului poate fi optimizat. De exemplu, utilizarea echipamentelor eficiente din punct de vedere energetic cu un factor de putere mare poate reduce cererea de energie reactivă în sistem.
În calitate de furnizor, putem oferi clienților noștri sfaturi cu privire la gestionarea încărcăturii și să recomandăm echipamente adecvate compatibile cu cutiile lor de combinator de curent alternativ. Acest lucru îi poate ajuta să obțină un factor de putere mai mare și să îmbunătățească eficiența sistemelor lor electrice.
Concluzie
În concluzie, Factorul de putere are un impact semnificativ asupra performanței, eficienței și compatibilității cutiilor de combinator de curent alternativ. În calitate de furnizor de cutii de combinator de curent alternativ, înțelegem importanța factorului de putere și implicațiile sale pentru clienții noștri. Proiectăm și fabricăm produsele noastre pentru a minimiza efectele negative ale factorului de putere scăzut și oferim soluții precum condensatoarele de corecție a factorilor de putere și sfaturi de gestionare a încărcării.
Dacă sunteți interesat să achiziționați cutii de combinație de curent alternativ sau aveți întrebări cu privire la factorul de putere și impactul acestuia asupra sistemului dvs. electric, vă încurajăm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este gata să vă ajute în selectarea produselor potrivite și optimizarea sistemului pentru o eficiență maximă.
Referințe
- Sisteme electrice de energie electrică de Turan Gonen
- Analiza și proiectarea sistemului de putere de J. Duncan Glover, Mulukutla S. Sarma și Thomas J. Overbye
