Când vine vorba de protecție electrică, două dispozitive utilizate în mod obișnuit sunt AC MCCB-uri (întrerupătoare de carcasă modelate cu curent alternativ) și dispozitive de protecție bazate pe siguranță. În calitate de furnizor AC MCCB, am avut numeroase discuții cu clienții cu privire la diferențele dintre aceste două tipuri de dispozitive de protecție. În această postare pe blog, mă voi aprofunda în distincțiile cheie dintre ACC MCCBS și dispozitivele de protecție bazate pe siguranță pentru a vă ajuta să luați o decizie în cunoștință de cauză pentru sistemele dvs. electrice.
Principiul de funcționare
Una dintre diferențele fundamentale dintre MCCB-urile AC și dispozitivele de protecție bazate pe siguranță constă în principiile lor de funcționare. O siguranță este un dispozitiv simplu de protecție la supracurent care funcționează pe baza efectului de încălzire al curentului electric. Este format dintr -o bandă metalică sau sârmă care se topește atunci când curentul care curge prin acesta depășește o anumită evaluare, întrerupând astfel circuitul. Odată ce o siguranță bate, trebuie să fie înlocuită cu una nouă.
Pe de altă parte, un AC MCCB este un dispozitiv electromecanic care folosește o combinație de elemente termice și magnetice pentru a se proteja împotriva condițiilor de supracurent și a circuitului scurt. Elementul termic răspunde la supra -curenturi pe termen lung, încălzind o bandă bimetalică, ceea ce apoi determină călătorul să se deplaseze. Elementul magnetic, pe de altă parte, este conceput pentru a răspunde rapid la curenții de circuite scurte, prin generarea unui câmp magnetic care călătorește întrerupătorul instantaneu. După declanșare, un MCCB AC poate fi resetat cu ușurință, ceea ce reprezintă un avantaj semnificativ în multe aplicații.
Caracteristici de protecție
AC MCCB -uri oferă o protecție mai precisă și reglabilă în comparație cu dispozitivele pe bază de siguranță. Cu un MCCB AC, curentul de călătorie și timpul pot fi ajustate în funcție de cerințele specifice ale sistemului electric. Acest lucru permite o mai bună coordonare cu alte dispozitive de protecție din sistem, reducând riscul de declanșare inutilă și îmbunătățind fiabilitatea generală a instalației electrice.
Cu toate acestea, siguranțele au o caracteristică de călătorie fixă determinată de ratingul lor. Odată ce o siguranță este instalată, curentul său de funcționare și timpul sunt setate și nu poate fi ajustată. Această lipsă de reglabilitate poate duce uneori la provocări în coordonarea cu alte dispozitive dintr -un sistem electric complex. De exemplu, într -un sistem în care diferite sarcini au cerințe curente variate, poate fi dificil să selectați un singur rating de siguranțe care oferă o protecție adecvată pentru toate sarcinile, fără a provoca declanșare de nuanțe.
Timp de răspuns la erori
În ceea ce privește timpul de răspuns al erorilor, siguranțele sunt, în general, mai rapide pentru a răspunde la curenții de circuit scurt în comparație cu MCCB -urile AC. Topirea elementului de siguranță are loc aproape instantaneu atunci când un curent de circuit scurt cu mărime mare curge prin el. Acest răspuns rapid poate fi crucial în protejarea echipamentelor sensibile împotriva daunelor cauzate de curenții de circuit scurt.
AC MCCBS, în timp ce este încă capabil să răspundă rapid la curenții de circuit scurt, au un timp de răspuns puțin mai lung din cauza acțiunii mecanice implicate în declanșare. Cu toate acestea, MCCB -urile moderne de AC sunt proiectate să aibă timpi de răspuns foarte rapide și, în multe cazuri, diferența de timp de răspuns între o siguranță și un MCCB AC este neglijabilă pentru majoritatea aplicațiilor practice.
Reutilizare și întreținere
Așa cum am menționat anterior, unul dintre avantajele semnificative ale AC MCCBS este reutilizarea lor. După ce apare o defecțiune și călătoriile MCCB, acesta poate fi resetat cu o operație simplă, de obicei prin răsturnarea unui comutator. Aceasta elimină necesitatea înlocuirii unei componente, așa cum este cazul cu siguranțele. În aplicațiile în care poate apărea frecvență, cum ar fi în setările industriale cu echipamente de încărcare ridicată, reutilizarea MCCB -urilor AC poate duce la economii semnificative de costuri în timp.
Siguranțele, odată suflate, trebuie să fie înlocuite. Aceasta nu numai că suportă costul noului siguranță, dar necesită și timp de oprire pentru înlocuire. În unele cazuri, găsirea ratingului și tipului de siguranță corect poate fi, de asemenea, o provocare, în special în sistemele electrice mai vechi sau specializate. În plus, eliminarea siguranțelor utilizate trebuie făcută în mod corespunzător pentru a asigura respectarea mediului.
Adecvarea aplicației
MCCB -urile AC sunt utilizate pe scară largă într -o varietate de aplicații, inclusiv clădiri comerciale, instalații industriale șiSubstația fotovoltaică distribuită. Caracteristicile lor de protecție reglabile, reutilizarea și ușurința instalării și întreținerii le fac o alegere populară pentru protejarea circuitelor electrice în aceste setări. Sunt deosebit de bine - potrivite pentru aplicațiile în care sunt necesare o protecție și o coordonare precisă, cum ar fi în sisteme cu mai multe sarcini sau arhitecturi electrice complexe.
Siguranțele, pe de altă parte, sunt utilizate în mod obișnuit în aplicațiile în care protecția rapidă scurtă a circuitului este critică, cum ar fi în dispozitivele electronice și unele sisteme de distribuție a energiei cu tensiune joasă. De asemenea, sunt utilizate în aplicații în care costul dispozitivului de protecție este o considerație majoră, deoarece siguranțele sunt, în general, mai puțin costisitoare decât AC MCCBS. De exemplu, înPV GRID - Dulap conectat, siguranțele pot fi utilizate pentru a proteja modulele fotovoltaice de curenții de circuit scurt, datorită timpului de răspuns rapid și a costurilor relativ reduse.
Caracteristici de siguranță
MCCB -urile AC vin adesea cu caracteristici suplimentare de siguranță, care nu se găsesc de obicei în dispozitivele pe bază de siguranță. De exemplu, multe MCCB -uri AC sunt echipate cu camere de stingere ARC, care ajută la stingerea arcului care se formează atunci când întrerupătorul se deplasează. Acest lucru reduce riscul de incendiu și șoc electric, în special în aplicații curente ridicate.
Siguranțele, în timp ce oferă o protecție de bază a supracurentului, nu au creat - în arc - caracteristici de stingere. În unele cazuri, arcuirea care apare atunci când loviturile de siguranță poate reprezenta un pericol de siguranță, în special în mediile în care sunt prezente materiale inflamabile.
Compatibilitate cu alte dispozitive
MCCB -urile AC sunt mai compatibile cu sistemele moderne de control și monitorizare electrică în comparație cu siguranțele. Multe MCCB -uri AC pot fi integrate cu dispozitive de control și monitorizare de la distanță, permițând monitorizarea în timp real a stării circuitului, a evenimentelor de călătorie și a altor parametri. Acest lucru este util în special în instalațiile electrice la scară largă, cum ar fiSubstația fotovoltaică distribuită, unde monitorizarea și controlul la distanță pot îmbunătăți eficiența și fiabilitatea sistemului.
Pe de altă parte, siguranțele nu au capacitatea de a interfața cu sistemele de control și monitorizare direct. Acest lucru poate limita capacitatea de a monitoriza starea siguranței și a circuitului electric în timp real, ceea ce face mai dificilă detectarea și diagnosticulți probleme potențiale înainte de a provoca o defecțiune.
Considerații privind costurile
Costul inițial al unui dispozitiv de protecție bazat pe siguranță este în general mai mic decât cel al unui MCCB AC. Siguranțele sunt simple în proiectare și nu necesită procese complexe de fabricație, ceea ce le face mai accesibile. Cu toate acestea, atunci când se ia în considerare costul total al proprietății, AC MCCB -uri poate fi mai costisitor - eficient pe termen lung.
Reutilizabilitatea AC MCCBS înseamnă că nu este necesară înlocuirea constantă a componentelor, ceea ce poate economisi costurile de înlocuire în timp. În plus, ajustarea și o mai bună coordonare a ACCB -ului AC pot duce la mai puține declanșări inutile, reducând timpul de oprire și costurile de întreținere. În aplicațiile în care fiabilitatea și ușurința de întreținere sunt cruciale, costul inițial mai mare al unui MCCB AC poate fi justificat de economiile pe termen lung.
Protecție împotriva creșterii

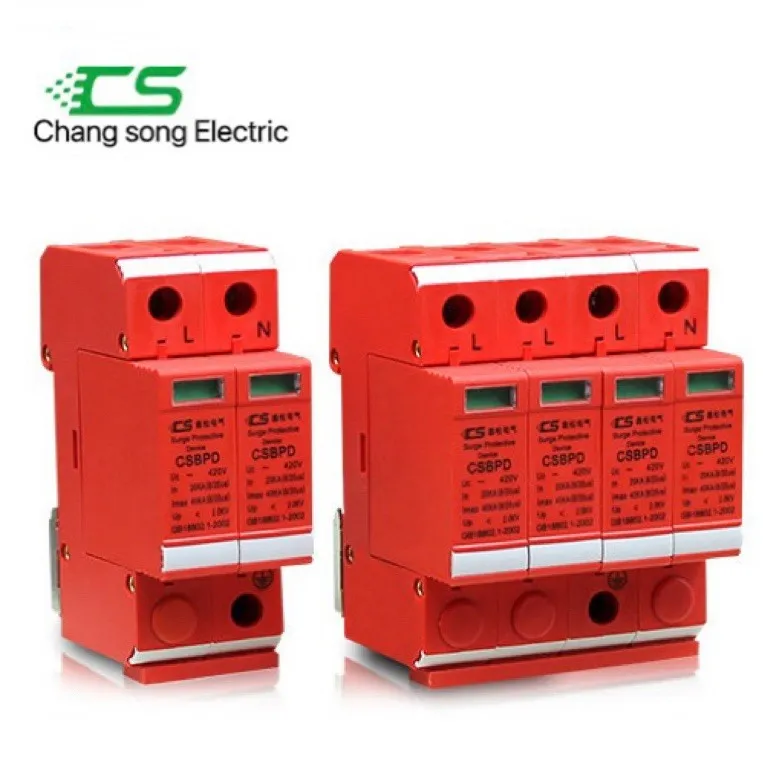

Protecția împotriva creșterii este un alt aspect în care MCCB -urile și siguranțele AC diferă. În timp ce ambele dispozitive pot oferi un anumit nivel de protecție împotriva supra -curentului, ACCB -urile AC nu sunt de obicei concepute pentru a proteja împotriva creșterii tensiunii. Pentru protecția împotriva supratensiunii, dispozitive suplimentare, cum ar fiBlocani de supratensiunesunt adesea necesare.
În mod similar, siguranțele nu oferă o protecție împotriva supratensiunii pe cont propriu. Cu toate acestea, în unele cazuri, dispozitivele de protecție împotriva supratensiunii pot fi combinate cu siguranțe pentru a oferi o protecție cuprinzătoare pentru sistemul electric.
În concluzie, atât dispozitivele AC MCCBS, cât și dispozitivele de protecție bazate pe Fuse au propriile avantaje și dezavantaje. Alegerea dintre cei doi depinde de diverși factori, cum ar fi cerințele specifice ale sistemului electric, nivelul de protecție necesar, considerațiile de costuri și ușurința de întreținere. În calitate de furnizor AC MCCB, recomand să evaluați cu atenție acești factori înainte de a lua o decizie. Dacă aveți nevoie de o protecție mai precisă și reglabilă, resetare ușoară și o compatibilitate mai bună cu sistemele de control moderne, un AC MCCB poate fi o alegere mai bună. Pe de altă parte, dacă răspunsul rapid la curenții de circuit scurt și costul inițial scăzut sunt prioritățile principale, un dispozitiv bazat pe siguranță poate fi mai potrivit.
Dacă sunteți interesat să aflați mai multe despre AC MCCBS sau aveți în vedere să le cumpărați pentru proiectul dvs. electric, vă încurajez să mă contactați pentru discuții suplimentare. Vă pot oferi informații detaliate despre produsele noastre, vă pot ajuta să selectați ACC MCCB adecvat pentru aplicația dvs. și să oferiți sfaturi profesionale cu privire la soluțiile de protecție electrică.
Referințe
- Blackburn, JL (2014). Releu de protecție: principii și aplicații. CRC PRESS.
- GROSS, CA (2013). Generarea, transmisia și distribuția de energie electrică. Wiley - IEEE Press.
- Comisia electrotehnică internațională (IEC). (2019). IEC 60947 - 2: Comutator de tensiune scăzut și control al controlului - Partea 2: Circuit - Breakers.
