Hei acolo! În calitate de furnizor DC MCB (Miniature Circuit Breaker), de multe ori am fost întrebat despre diferența dintre un DC MCB și un întrerupător de circuite termice termice într -o aplicație DC. Deci, m -am gândit că o voi descompune în această postare pe blog.
Să începem cu o imagine de ansamblu rapidă a ceea ce este fiecare dintre aceste lucruri. Un DC MCB este un tip de întrerupător de circuit conceput special pentru circuitele cu curent continuu (DC). Este utilizat pentru a proteja circuitele electrice împotriva supracurentului și a condițiilor de circuit scurt. Pe de altă parte, un întreruptor termic - magnetic este un tip mai general de întreruptor care poate fi utilizat atât în aplicațiile AC (curent alternativ), cât și în aplicațiile DC.
Principiul construcției și al funcționării
În primul rând, să vorbim despre cum sunt construite și despre cum funcționează.
DC MCB
Un DC MCB are un design care ține cont de caracteristicile unice ale circuitelor DC. DC nu are punctul natural zero - de trecere, așa cum face AC. Într -un circuit AC, curentul trece prin zero de două ori în fiecare ciclu, ceea ce ajută la stingerea arcului care se formează atunci când întrerupătorul de circuit se deplasează. Dar într -un circuit DC, nu există o astfel de traversare zero, așa că este mult mai greu să rupi circuitul și să stingi arcul.
DC MCB -urile sunt echipate cu mecanisme speciale de stingere a arcului. Aceste mecanisme sunt concepute pentru a răci rapid și a stinge arcul. De exemplu, unele DC MCBS folosesc o bobină magnetică. Când curentul depășește valoarea nominală, câmpul magnetic generat de bobină ajută la întinderea și răcirea arcului, ceea ce face mai ușor să se spargă circuitul.
Termic - întrerupător magnetic
Un întreruptor termic - magnetic are două elemente principale de călătorie: un element termic și un element magnetic.
Elementul termic se bazează pe principiul expansiunii termice. Când există un supracurent în circuit, curentul care curge printr -o bandă bimetalică îl încălzește. Pe măsură ce banda bimetalică se încălzește, se îndoaie datorită diferitelor rate de expansiune ale celor două metale. Odată ce se apleacă suficient, se deplasează pe întrerupător. Aceasta este utilizată în principal pentru protecția supracurentului pe termen lung.
Elementul magnetic, pe de altă parte, este pentru protecția circuitului scurt. Când apare un circuit scurt, un curent mare curge printr -un solenoid. Câmpul magnetic puternic generat de solenoid trage un piston sau o armătură, care apoi călărește întrerupătorul.
Într -o aplicație DC, un întreruptor termic - magnetic trebuie, de asemenea, să se ocupe de problema de stingere a arcului. Cu toate acestea, s -ar putea ca designul său să nu fie la fel de optimizat pentru DC ca un DC MCB dedicat.
Performanță în aplicațiile DC
Protecția supracurentului
DC MCBS sunt calibrate special pentru protecția supracurentului DC. Aceștia pot detecta și călători cu exactitate la curentul continuu DC. Acest lucru este important, deoarece în sistemele DC, supracurentii pot provoca daune grave echipamentelor, cum ar fi supraîncălzirea firelor și componentelor.
Termal - întrerupătoarele magnetice pot oferi, de asemenea, protecție la supracurent în aplicațiile DC. Dar, deoarece sunt concepute pentru a lucra atât în AC, cât și în DC, performanța lor ar putea să nu fie la fel de precisă în DC ca DC MCB. De exemplu, timpul de răspuns al elementului termic ar putea fi afectat de caracteristicile DC și ar putea dura mai mult timp pentru a călători în unele cazuri.
Scurt - Protecția circuitului
În cazul circuitelor scurte, DC MCBS sunt mai buni la manipularea arcilor cu energie ridicată care sunt generate. Mecanismele lor de stingere a arcului lor sunt concepute pentru a rupe rapid și eficient circuitul.
Întreruptoarele termice - magnetice pot, de asemenea, să se deplaseze în timpul unui circuit scurt într -o aplicație DC. Cu toate acestea, elementul magnetic ar putea să nu fie la fel de eficient în tratarea caracteristicilor unice ale arcului DC. Există un risc mai mare de a domni arcul sau de a dura mai mult până la stingere, ceea ce poate provoca mai multe pagube întrerupătorului și echipamentului conectat.
Scenarii de aplicație
DC MCB
DC MCBS sunt ideale pentru aplicații în care circuitele DC sunt principalul obiectiv. Unele exemple comune includ sisteme de energie solară, vehicule cu baterii și echipamente de telecomunicații.
În sistemele de energie solară, DC MCBS sunt utilizate pentru a proteja partea DC a sistemului, de la panourile solare la invertor. Aceștia se asigură că orice condiții de supracurent sau scurte sunt detectate rapid și izolate, prevenind deteriorarea panourilor solare scumpe și a altor componente. Puteți afla mai multe despre echipamentele conexe, cum ar fiComutator dual de putere solar 60Hz.
În vehiculele cu baterii, DC MCBS protejează circuitele electrice care sunt alimentate de baterii. Acest lucru ajută la prevenirea incendiilor electrice și deteriorarea sistemului electric al vehiculului.
Termic - întrerupător magnetic
Întreruptoarele termice - de circuit magnetic sunt mai frecvent utilizate în sisteme electrice cu scop general - care au atât componente AC, cât și DC. De exemplu, în unele setări industriale, unde există atât motoare de curent alternativ, cât și circuite de control DC.
De asemenea, pot fi utilizate în sisteme electrice rezidențiale sau comerciale la scară mică, unde încărcările DC nu sunt foarte mari. Cu toate acestea, pentru aplicațiile DC cu putere mare, un DC MCB este de obicei o alegere mai bună.
Costuri și disponibilitate
DC MCB
DC MCB -urile sunt, în general, mai scumpe decât întrerupătoarele termice - circuite magnetice. Acest lucru se datorează designului lor specializat și necesității unor mecanisme de stingere a arcului mai bun. Cu toate acestea, costul este justificat în aplicațiile în care protecția DC fiabilă este crucială.
În ceea ce privește disponibilitatea, s -ar putea să nu fie la fel de pe scară largă ca întreruptoarele termice - magnetice. Dar, pe măsură ce cererea pentru tehnologii bazate pe DC, precum energia solară și vehiculele electrice crește, disponibilitatea DC MCBS se îmbunătățește.
Termic - întrerupător magnetic
Termal - întrerupătoarele magnetice sunt mai accesibile și disponibile pe scară largă. Sunt o componentă standard în multe sisteme de distribuție electrică, astfel încât să le puteți găsi cu ușurință în majoritatea magazinelor de alimentare electrică.
Concluzie
Pe scurt, în timp ce atât DC MCBS, cât și întrerupătoare de circuit magnetic termic pot fi utilizate în aplicațiile DC, acestea au diferențe semnificative. DC MCBS este conceput special pentru circuitele DC, cu o mai bună stingere a arcului și o supracurentă mai exactă și o protecție a circuitului scurt. Acestea sunt cele ale alegerii pentru aplicații cu curent continuu, precum sisteme solare de energie solară și vehicule cu baterii.
Termal - întrerupătoarele magnetice, pe de altă parte, sunt mai generale și pot fi utilizate atât în sistemele de curent alternativ cât și în curent continuu. Sunt mai accesibile și mai disponibile pe scară largă, dar performanțele lor în aplicațiile DC ar putea să nu fie la fel de bune ca un DC MCB dedicat.

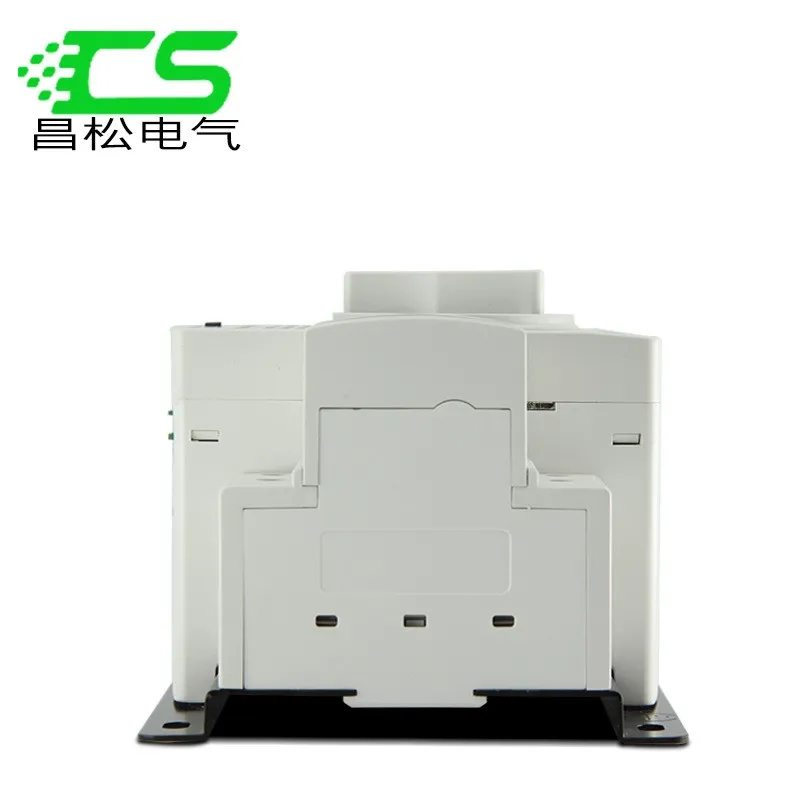

Dacă sunteți implicat într -un proiect bazat pe DC și aveți nevoie de o protecție fiabilă a circuitului, aș recomanda cu mare drag să luați în considerare un DC MCB. În calitate de furnizor DC MCB, vă pot oferi produse de înaltă calitate, adaptate nevoilor dvs. specifice. Fie că lucrați la unDual Power Togglesistem sau anGolful de echipamente integrat, Am DC MCB potrivit pentru tine. Dacă sunteți interesat să aflați mai multe sau doriți să discutați nevoile dvs. de achiziții, nu ezitați să vă adresați. Sunt aici pentru a vă ajuta să faceți cea mai bună alegere pentru proiectul dvs.
Referințe
- Manual de inginerie electrică, ediția a treia.
- Standarde și orientări pentru protecția circuitului DC în sistemele de energie solară.
