Pe tărâmul sistemelor electrice, întreruptoarele joacă un rol esențial în asigurarea siguranței și fiabilității. Printre diferitele tipuri de întrerupătoare disponibile, întrerupătoarele în miniatură (MCBS) și întreruptoarele de carcasă turnate (MCCBS) sunt două opțiuni utilizate frecvent. În calitate de furnizor MCB de întrerupător, de multe ori întâlnesc anchete despre diferențele dintre aceste două tipuri de întrerupătoare. În această postare pe blog, voi aprofunda caracteristicile, aplicațiile și diferențele cheie între MCBS și MCCBS pentru a vă ajuta să luați o decizie în cunoștință de cauză pentru proiectele dvs. electrice.
Înțelegerea întrerupătoarelor în miniatură (MCBS)
MCB-urile sunt dispozitive compacte, cu un singur pol sau cu mai multe poli, concepute pentru a proteja circuitele electrice împotriva condițiilor de supracurent și de scurtcircuit. Acestea sunt utilizate de obicei în aplicații de joasă tensiune, cum ar fi setări industriale rezidențiale, comerciale și ușoare. MCB -urile sunt cunoscute pentru dimensiunile mici, capacitatea de rupere ridicată și ușurința de instalare.
Una dintre caracteristicile cheie ale MCBS este mecanismul lor de declanșare termică-magnetică. Elementul termic răspunde la curenții de suprasarcină, încălzind și determinând călătorul să se deplaseze după o anumită întârziere de timp. Acest lucru permite întreruptorului să gestioneze supraîncărcările temporare fără declanșare inutilă. Pe de altă parte, elementul magnetic răspunde la curenții de scurtcircuit, generând un câmp magnetic care călărește rapid întrerupătorul.
MCB -urile sunt disponibile în diferite calificări curente, variind de la câțiva amperi la câteva sute de amperi. De asemenea, sunt clasificate pe baza caracteristicilor lor de declanșare, cum ar fi curbele B, C și D. Curba B este potrivită pentru sarcini rezistive, cum ar fi circuitele de iluminare și încălzire. Curba C este frecvent utilizată pentru sarcini inductive, cum ar fi motoarele și transformatoarele. Curba D este proiectată pentru sarcini extrem de inductive, cum ar fi mașinile de sudare și sursele de alimentare.
Explorarea întrerupătoarelor de carcasă modelate (MCCBS)
MCCB -urile sunt mai mari și mai robuste decât MCBS, ceea ce le face potrivite pentru aplicații curente mai mari. Sunt utilizate în mod obișnuit în setări industriale, comerciale și instituționale, unde oferă protecție pentru sisteme și echipamente electrice mai mari. MCCB -urile sunt disponibile atât în setările de călătorie fixe, cât și în reglaj, permițând o mai mare flexibilitate în protecția circuitului.
La fel ca MCBS, MCCBS folosește, de asemenea, un mecanism de declanșare termică-magnetică pentru a proteja împotriva supraîncărcărilor și a scurtcircuitelor. Cu toate acestea, MCCB -urile au de obicei o capacitate de rupere mai mare și poate gestiona curenți de eroare mai mari. De asemenea, oferă funcții suplimentare, cum ar fi setările de călătorie reglabile, protecția defectelor la sol și capacitățile de control la distanță.
MCCB -urile sunt disponibile într -o gamă largă de ratinguri curente, de la câteva sute de amperi la câteva mii de amperi. De asemenea, sunt clasificate pe baza evaluărilor lor de întrerupere, ceea ce indică curentul maxim de defecțiune pe care întrerupătorul îl poate întrerupe în siguranță. Sunt necesare ratinguri mai mari de întrerupere pentru aplicații cu curenți de eroare mai mari, cum ar fi sistemele de energie industrială.
Diferențe cheie între MCBS și MCCBS
Acum că avem o înțelegere de bază a MCBS și MCCBS, să explorăm diferențele cheie dintre aceste două tipuri de întrerupătoare:
Dimensiuni și dimensiuni fizice
Una dintre cele mai evidente diferențe între MCBS și MCCBS este dimensiunea lor. MCB -urile sunt compacte și ușoare, ceea ce le face ideale pentru utilizare în panouri electrice mici și plăci de distribuție. De obicei, au o lățime de 18 mm sau 27 mm pe pol și pot fi montate cu ușurință pe șinele DIN. MCCBS, pe de altă parte, sunt mai mari și mai grele și necesită mai mult spațiu pentru instalare. De obicei, sunt instalate în dulapuri mai mari de comutare sau centre de control al motorului.
Rating curent
MCB -urile sunt proiectate pentru aplicații cu curent redus până la mediu, de obicei variind de la câțiva amperi la câteva sute de amperi. Sunt potrivite pentru protejarea circuitelor individuale și a sarcinilor electrice mici. MCCBS, pe de altă parte, sunt capabili să gestioneze calificări curente mult mai mari, de la câteva sute de amperi la câteva mii de amperi. Sunt utilizate în mod obișnuit pentru protejarea sistemelor și echipamentelor electrice mai mari, cum ar fi transformatoarele, generatoarele și motoarele industriale.
Capacitate de rupere
Capacitatea de rupere se referă la curentul maxim de defecțiune pe care un întreruptor îl poate întrerupe în siguranță, fără a provoca daune întrerupătorului sau sistemului electric. În general, MCB -urile au o capacitate mai mică de rupere în comparație cu MCCBS. De obicei, sunt evaluate pentru ruperea capacităților de până la 10 ka sau 16 ka. MCCBS, pe de altă parte, au o capacitate de rupere mai mare, variind de la 25 ka la 200 ka sau mai mult. Acest lucru le face adecvate pentru aplicații cu curenți de eroare mai mari, cum ar fi sistemele de energie industrială.
Caracteristici de declanșare
Atât MCBS, cât și MCCBS folosesc un mecanism de declanșare termică-magnetică pentru a proteja împotriva supraîncărcărilor și a scurtcircuitelor. Cu toate acestea, caracteristicile de declanșare ale MCBS și MCCBS pot varia în funcție de proiectarea și aplicarea lor. MCB -urile sunt disponibile în diferite curbe de declanșare, cum ar fi curbele B, C și D, care sunt concepute pentru a se potrivi diferitelor tipuri de încărcături. MCCBS, pe de altă parte, oferă adesea setări de călătorie reglabile, permițând o mai mare flexibilitate în protecția circuitului. Acest lucru le face potrivite pentru aplicațiile în care caracteristicile de încărcare pot varia sau unde este necesară o protecție precisă.
Cost
În general, MCB-urile sunt mai rentabile decât MCCBS. Sunt mai mici, mai simple în proiectare și necesită mai puțin material, ceea ce le face mai puțin costisitoare de fabricat. MCCBS, pe de altă parte, sunt mai mari, mai complexe și oferă caracteristici suplimentare, cum ar fi setările de călătorie reglabile și protecția privind defectele la sol. Acest lucru le face mai scumpe decât MCBS. Cu toate acestea, costul unui întreruptor nu ar trebui să fie singurul factor luat în considerare la selectarea unui întreruptor. De asemenea, ar trebui luate în considerare alți factori, cum ar fi cerințele aplicației, caracteristicile de încărcare și considerațiile de siguranță.
Aplicații de MCBS și MCCBS
MCBS și MCCBS sunt utilizate într -o varietate de aplicații electrice, în funcție de caracteristicile și capacitățile lor. Iată câteva aplicații comune ale MCBS și MCCBS:
Aplicații de MCBS
- Sisteme electrice rezidențiale:MCB -urile sunt utilizate în mod obișnuit în panourile electrice rezidențiale pentru a proteja circuitele individuale, cum ar fi iluminatul, prizele și aparatele. Acestea asigură o protecție fiabilă împotriva supraîncărcărilor și scurtcircuitelor, asigurând siguranța sistemului electric și a ocupanților clădirii.
- Clădiri comerciale:MCBS sunt, de asemenea, utilizate în clădiri comerciale, cum ar fi birouri, magazine și restaurante, pentru a proteja încărcările electrice mici. Acestea sunt adesea instalate în plăci de distribuție și sub-panouri pentru a asigura protecția circuitului pentru iluminat, sisteme HVAC și alte echipamente electrice.
- Aplicații industriale ușoare:MCB -urile sunt potrivite pentru aplicații industriale ușoare, cum ar fi ateliere mici și fabrici, unde sarcinile electrice sunt relativ mici. Sunt utilizate pentru a proteja mașinile, echipamentele și circuitele individuale, asigurând funcționarea lină a proceselor industriale.
Aplicații de MCCBS
- Sisteme de energie industrială:MCCB -urile sunt utilizate pe scară largă în sistemele de energie industrială pentru a proteja echipamentele electrice mari, cum ar fi transformatoarele, generatoarele și motoarele. Acestea asigură o capacitate ridicată de rupere și setări de călătorie reglabile, permițând o protecție precisă a sistemului electric.
- Clădiri comerciale cu sarcini electrice mari:MCCBS sunt, de asemenea, utilizate în clădiri comerciale cu sarcini electrice ridicate, cum ar fi mall -uri, spitale și centre de date. Acestea sunt instalate în dulapuri principale și centre de control al motorului pentru a proteja sistemul electric de supraîncărcări și scurtcircuite.
- Sisteme de energie regenerabilă:MCCB -urile sunt utilizate din ce în ce mai mult în sisteme de energie regenerabilă, cum ar fi centralele solare și parcurile eoliene, pentru a proteja echipamentele electrice și rețeaua electrică. Acestea asigură o protecție fiabilă împotriva supraîncărcărilor, a scurtcircuitelor și a defecțiunilor la sol, asigurând funcționarea sigură și eficientă a sistemelor de energie regenerabilă.
Concluzie
În concluzie, MCBS și MCCBS sunt două tipuri importante de întrerupătoare care joacă un rol crucial în protejarea sistemelor electrice de supraîncărcări și scurtcircuite. În timp ce MCB -urile sunt potrivite pentru aplicații cu curent redus până la mediu, MCCB -urile sunt proiectate pentru aplicații curente mai mari și oferă funcții și capacități suplimentare. Atunci când selectați un întreruptor, este important să luați în considerare cerințele aplicației, caracteristicile de încărcare și considerațiile de siguranță. Dacă aveți nevoie de asistență suplimentară în alegerea întrerupătorului potrivit pentru proiectul dvs., nu ezitațicontactaţi-ne. Suntem un furnizor principal de MCB-uri de întreruptor și vă putem oferi produse de înaltă calitate și sfaturi profesionale.

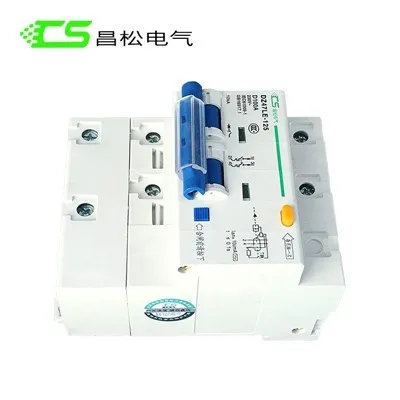

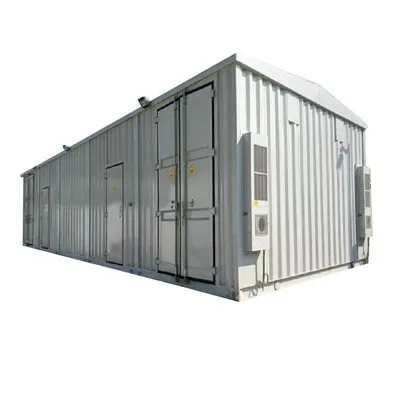

Fie că sunteți în căutarea unuiStația preinstalată, a4 pol RCBO, sau unCutie de întrerupător AC, avem expertiza și experiența pentru a răspunde nevoilor dvs. Contactați -ne astăzi pentru a discuta cerințele dvs. și pentru a explora cele mai bune soluții pentru proiectele dvs. electrice.
Referințe
- „Manual de protecție electrică”, Siemens AG
- „Manual de întrerupător”, Schneider Electric
- „Ghid de instalare electrică”, grupul BSI
