Când vine vorba de sisteme fotovoltaice (PV), un Box PV Combiner AC joacă un rol crucial în asigurarea funcționării eficiente și sigure a setării generale. Unul dintre cele mai critice aspecte care este adesea trecute cu vederea, dar care este de cea mai mare importanță este cerințele de împământare pentru un combinator PV Box. În calitate de furnizor principal de Box PV Combiner AC, înțeleg importanța împământarii adecvate și impactul acesteia asupra performanței și longevității echipamentului. În această postare pe blog, voi aprofunda cerințele esențiale de împământare pentru un Box PV Combiner AC, explicând de ce sunt necesare și cum contribuie la siguranța și funcționalitatea generală a sistemului fotovoltaic.
De ce împământarea este esențială pentru un combinator PV cu casetă AC
Împământarea servește mai multor scopuri într-un sistem PV, mai ales când vine vorba de Box PV Combiner AC. În primul rând, oferă o cale cu cea mai mică rezistență pentru defecțiunile electrice, cum ar fi scurtcircuite sau lovituri de fulger. Prin crearea unei conexiuni directe la pământ, orice curent electric în exces poate fi îndepărtat în siguranță de echipament și personal, reducând riscul de șoc electric și de deteriorare a sistemului. În al doilea rând, împământarea ajută la stabilizarea potențialului electric al sistemului, prevenind acumularea de electricitate statică și reducând interferența electromagnetică (EMI). Acest lucru este deosebit de important în sistemele fotovoltaice, unde componentele electronice sensibile sunt utilizate pentru a converti și gestiona puterea de curent continuu generată de panourile solare în curent alternativ pentru utilizarea în rețea sau pentru consumul la fața locului.
Cerințe de împământare pentru un combinator PV cu casetă AC
1. Împământarea echipamentului
Box PV Combiner AC în sine trebuie să fie împământat corespunzător pentru a asigura siguranța echipamentului și a personalului. Aceasta implică conectarea carcasei metalice a cutiei de combinare la un sistem de electrozi de împământare, care constă de obicei dintr-una sau mai multe tije de împământare introduse în pământ. Conductorul de împământare utilizat pentru această conexiune ar trebui să aibă o dimensiune suficientă pentru a transporta curentul de defect maxim care ar putea apărea în sistem. În general, un conductor de cupru #6 AWG este recomandat pentru majoritatea sistemelor fotovoltaice. Conexiunea de împământare trebuie realizată folosind cleme de împământare sau conectori aprobate pentru a asigura o conexiune electrică sigură și fiabilă.
2. Împământarea sistemului
Pe lângă împământarea echipamentului, sistemul fotovoltaic în ansamblu trebuie să fie împământat. Aceasta include împământarea părții DC a sistemului, care constă din panouri solare, cabluri DC și intrarea DC a Box PV Combiner AC, precum și partea AC a sistemului, care include ieșirea AC a cutiei de combinare, invertorul și sistemul de distribuție AC. Partea de curent continuu a sistemului este de obicei legată la pământ la borna negativă a panourilor solare sau la intrarea CC a invertorului. Partea AC a sistemului este împămânțată în punctul neutru al invertorului sau la panoul principal de service.
3. Protecție împotriva trăsnetului
Fulgerele pot reprezenta o amenințare semnificativă pentru sistemele fotovoltaice, în special în zonele predispuse la furtuni. Pentru a proteja Box PV Combiner AC și restul sistemului PV de daune cauzate de trăsnet, trebuie instalat un sistem de protecție împotriva trăsnetului. Aceasta include de obicei un paratrăsnet sau un terminal de aer montat pe acoperiș sau alt punct înalt al matricei fotovoltaice, conectat la un sistem de electrozi de împământare printr-un conductor de jos. Sistemul de protecție împotriva trăsnetului trebuie să fie proiectat pentru a devia curentul de trăsnet în siguranță către pământ, departe de componentele sistemului fotovoltaic. Pentru mai multe informații despre protecția împotriva supratensiunii fulgerelor, puteți vizitaProtecția împotriva supratensiunii fulgerelor.
4. Protecție la supratensiune

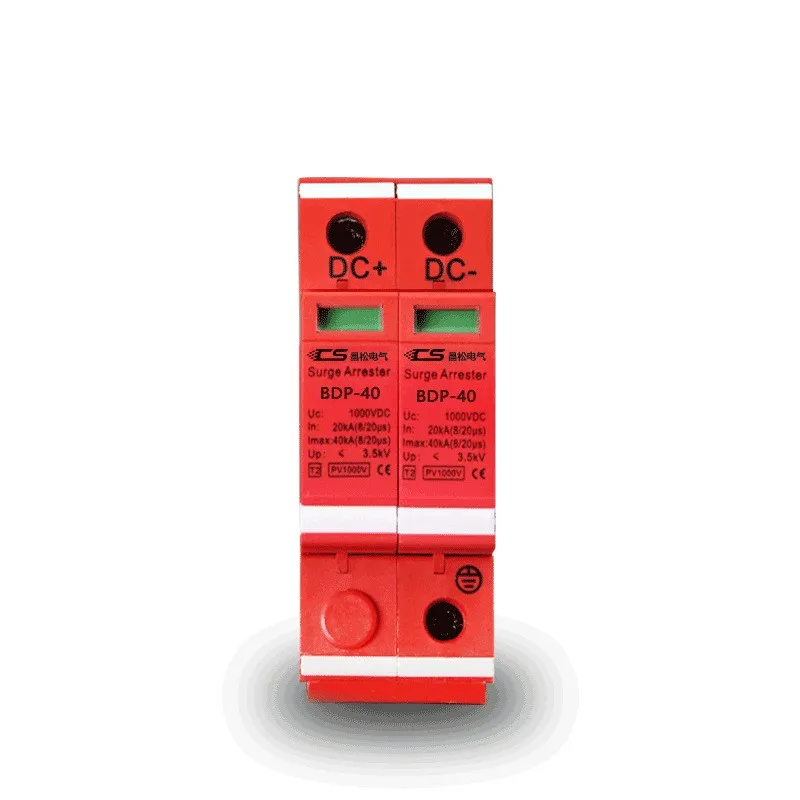

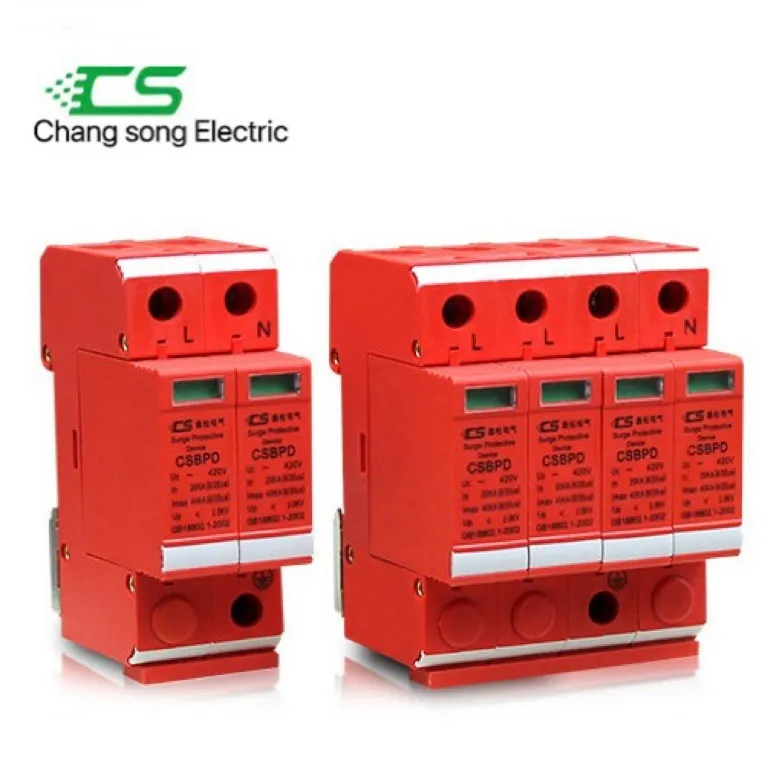

Pe lângă protecția împotriva trăsnetului, dispozitivele de protecție la supratensiune (SPD) trebuie instalate și la intrarea și la ieșirea Box PV Combiner AC pentru a proteja echipamentul de supratensiuni tranzitorii cauzate de lovituri de trăsnet, supratensiuni de comutare sau alte perturbări electrice. SPD-urile funcționează prin devierea excesului de curent către pământ, protejând componentele electronice sensibile din cutia combinatorului și restul sistemului fotovoltaic. Există diferite tipuri de SPD-uri disponibile, inclusiv SPD-uri de tip 1, tip 2 și tip 3, fiecare proiectat pentru a oferi protecție împotriva diferitelor niveluri de supratensiune. Este important să selectați tipul adecvat de SPD pe baza cerințelor specifice ale sistemului fotovoltaic.
5. Fuzibile și protecție a circuitelor
Siguranța adecvată și protecția circuitului sunt, de asemenea, esențiale pentru funcționarea în siguranță a Box PV Combiner AC. Siguranțele sunt utilizate pentru a proteja circuitele electrice de condițiile de supracurent, cum ar fi scurtcircuite sau suprasarcini. Siguranțele ar trebui să fie dimensionate corespunzător pe baza curentului nominal maxim al circuitului și a tipului de sarcină protejată. Pentru protecția solară DC link, puteți lua în considerare utilizareaSiguranțe de protecție solară DC Link. Întreruptoarele de circuit sunt, de asemenea, utilizate pentru a oferi protecție la supracurent și pot fi resetate după ce o defecțiune a fost eliminată. Pentru circuitele de curent alternativ de 12 volți, aÎntrerupător de curent alternativ de 12 volțipoate fi folosit.
Instalarea și întreținerea sistemelor de împământare
Instalarea și întreținerea corectă a sistemului de împământare sunt cruciale pentru a asigura eficacitatea acestuia. În timpul procesului de instalare, este important să urmați instrucțiunile producătorului și codurile și reglementările electrice locale. Electrozii de împământare trebuie instalați la adâncimea și distanța corectă pentru a asigura un contact electric bun cu pământul. Conductoarele de împământare trebuie direcționate corespunzător și protejate împotriva deteriorării. După finalizarea instalării, sistemul de împământare trebuie testat pentru a se asigura că îndeplinește rezistența de împământare necesară.
Întreținerea regulată a sistemului de împământare este, de asemenea, necesară pentru a asigura performanța sa continuă. Aceasta include inspectarea electrozilor de împământare, a conductorilor și a conexiunilor pentru semne de coroziune, deteriorare sau conexiuni slăbite. Orice problemă trebuie rezolvată cu promptitudine pentru a preveni ca sistemul de împământare să devină ineficient.
Concluzie
În concluzie, împământarea adecvată este esențială pentru funcționarea sigură și eficientă a unui Box PV Combiner AC și a întregului sistem fotovoltaic. Urmând cerințele de împământare prezentate în această postare pe blog, vă puteți asigura că sistemul dvs. fotovoltaic este protejat de defecțiuni electrice, lovituri de trăsnet și alte perturbări electrice. În calitate de furnizor de Box PV Combiner AC, ne angajăm să oferim produse de înaltă calitate care îndeplinesc cele mai înalte standarde de siguranță și performanță. Dacă aveți întrebări sau aveți nevoie de informații suplimentare despre produsele noastre sau cerințele de împământare, vă rugăm să nu ezitați să ne contactați pentru o discuție privind achizițiile.
Referințe
- Codul electric național (NEC), articolul 690 - Sisteme solare fotovoltaice
- Standardele Comisiei Electrotehnice Internaționale (IEC) pentru sistemele fotovoltaice
- Manualele de instalare și întreținere ale producătorului pentru Box PV Combiner AC și alte componente ale sistemului fotovoltaic
