Testarea unui întrerupător este o sarcină crucială care asigură siguranța și eficiența sistemelor electrice. În calitate de furnizor de întreruptoare, am văzut direct importanța testării corecte. În acest blog, vă voi ghida prin pașii de testare a unui întrerupător, de la înțelegerea funcțiilor sale de bază până la utilizarea instrumentelor potrivite pentru job.
Înțelegerea elementelor de bază ale unui întrerupător
Înainte de a ne lansa în testare, să trecem rapid peste ceea ce face un întrerupător. Un întrerupător este ca un întrerupător de siguranță în sistemul dumneavoastră electric. Sarcina sa principală este de a vă proteja circuitele electrice de daune cauzate de supracurent sau scurtcircuite. Când trece prea mult curent printr-un circuit, întrerupătorul se declanșează și oprește fluxul de electricitate, prevenind potențiale incendii sau deteriorarea echipamentului.
Există diferite tipuri de întreruptoare, cum ar fi întrerupătoarele miniaturale (MCB), întreruptoarele cu carcasă turnată (MCCB) și întreruptoarele de înaltă tensiune. Fiecare tip are propriile caracteristici și aplicații, dar principiul de bază de funcționare rămâne același.
Instrumente de care veți avea nevoie pentru testare
Pentru a testa un întrerupător, veți avea nevoie de câteva instrumente esențiale:
- Multimetrul: Acesta este un instrument obligatoriu pentru testarea electrică. Poate măsura tensiunea, curentul și rezistența.
- Tester de rezistență la izolație: Cunoscut și ca megger, este folosit pentru a măsura rezistența de izolație a întreruptorului.
- Tester de rezistență la contact: Acest instrument vă ajută să măsurați rezistența contactelor întreruptorului.
Pregătiri pre-test
Înainte de a începe testarea, trebuie să urmați câțiva pași importanți:
Siguranța pe primul loc
Siguranța este întotdeauna prioritatea maximă atunci când lucrați cu electricitate. Asigurați-vă că purtați echipament de protecție personală (EIP) adecvat, cum ar fi mănuși izolate și ochelari de protecție. De asemenea, opriți sursa de alimentare a întreruptorului pe care urmează să îl testați. Acest lucru va preveni orice șoc electric accidental.
Inspecție vizuală
Oferiți întreruptorului o inspecție vizuală bună. Căutați orice semne de deteriorare fizică, cum ar fi fisuri, arsuri sau conexiuni slăbite. Dacă observați vreo deteriorare, întrerupătorul ar putea fi necesar să fie înlocuit în loc să fie testat.
Testarea întreruptorului
Testare de continuitate
Primul test pe care îl vom face este testarea continuității. Acest test verifică dacă contactele întreruptorului se închid corect. Iată cum o faci:
- Setați multimetrul în modul de continuitate. Acest mod are de obicei un simbol care arată ca o undă sonoră sau o diodă.
- Conectați sondele multimetrului la bornele întreruptorului. Când întrerupătorul este în poziția închis, multimetrul ar trebui să sune, indicând că există continuitate. Dacă nu se aude nici un bip, înseamnă că contactele nu se închid corect, iar întrerupătorul poate fi defect.
Testarea tensiunii
În continuare, vom face un test de tensiune. Acest test vă ajută să determinați dacă întrerupătorul primește tensiunea corectă.
- Setați multimetrul la modul de tensiune. Asigurați-vă că selectați intervalul de tensiune adecvat în funcție de sistemul dvs. electric.
- Cu alimentarea pornită, conectați cu grijă sondele multimetrului la bornele întreruptorului. Multimetrul ar trebui să afișeze tensiunea corectă. Dacă tensiunea este semnificativ diferită de valoarea așteptată, ar putea exista o problemă cu sursa de alimentare sau cu întrerupătorul în sine.
Testarea rezistenței izolației
Testarea rezistenței izolației este importantă pentru a se asigura că izolația întreruptorului este în stare bună.
- Utilizați un tester de rezistență de izolație (megger) pentru acest test.
- Deconectați întrerupătorul de la sursa de alimentare și de la orice alte componente electrice.
- Conectați cablurile meggerului la bornele întreruptorului.
- Operați meggerul conform instrucțiunilor producătorului. Valoarea rezistenței de izolație trebuie să fie în intervalul acceptabil specificat de producător. Dacă valoarea este prea mică, ar putea însemna că izolația este deteriorată, iar întrerupătorul ar putea fi necesar să fie înlocuit.
Testarea rezistenței la contact
Testarea rezistenței la contact vă ajută să determinați dacă contactele întreruptorului fac un contact electric bun.
- Utilizați un tester de rezistență la contact pentru acest test.
- Conectați cablurile testerului la contactele întreruptorului.
- Efectuați mai multe măsurători în diferite puncte ale contactelor. Rezistența de contact trebuie să fie scăzută și constantă. Dacă rezistența este prea mare, ar putea indica că contactele sunt murdare, uzate sau deteriorate.
Considerații speciale pentru diferite tipuri de întreruptoare
Mcb 1p 16a
Întreruptoarele miniaturale precum Mcb 1p 16a sunt utilizate în mod obișnuit în aplicații rezidențiale și comerciale mici. Când testați aceste întreruptoare, acordați o atenție deosebită curentului lor nominal. Asigurați-vă că nu supraîncărcați întrerupătorul în timpul testării. De asemenea, verificați caracteristicile călătoriei. Aceste întrerupătoare sunt proiectate să declanșeze la un anumit nivel de curent și puteți utiliza un set de testare pentru a verifica acest lucru.
Surge - întreruptoare de circuit protejate
Blocante de supratensiunesau întreruptoarele protejate la supratensiune au o funcție suplimentară de protecție împotriva supratensiunii. Pentru a testa aceste întrerupătoare, puteți utiliza un generator de supratensiune pentru a simula o supratensiune. Verificați dacă întrerupătorul se declanșează sau dacă mecanismul de protecție la supratensiune funcționează conform așteptărilor.
Întreruptoare în sisteme de înaltă tensiune

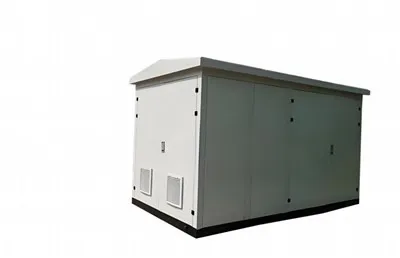

În sistemele de înaltă tensiune, cum ar fi cele utilizate înTransformator immers în uleiaplicații, testarea este mai complexă și necesită echipamente specializate. Va trebui să urmați proceduri stricte de siguranță și să utilizați seturi de testare de înaltă tensiune. Este adesea recomandat ca un electrician sau un tehnician profesionist să efectueze aceste teste.
Interpretarea rezultatelor testului
După ce ați terminat toate testele, este timpul să interpretați rezultatele. Dacă toate rezultatele testelor sunt în intervalul acceptabil, atunci întrerupătorul dumneavoastră este în stare bună. Cu toate acestea, dacă găsiți citiri anormale, cum ar fi rezistență scăzută de izolație, rezistență mare de contact sau tensiune incorectă, întrerupătorul poate fi defect. În unele cazuri, întreținerea simplă, cum ar fi curățarea contactelor, poate rezolva problema. Dar în alte cazuri, ar putea fi necesar să înlocuiți întrerupătorul.
Concluzie
Testarea corectă a unui întrerupător este esențială pentru menținerea siguranței și fiabilității sistemului dumneavoastră electric. Urmând pașii menționați în acest blog și folosind instrumentele potrivite, vă puteți asigura că întreruptoarele dumneavoastră funcționează corect. Dacă nu sunteți sigur cu privire la vreo parte a procesului de testare sau dacă aveți nevoie de întreruptoare de circuit de înaltă calitate pentru proiectul dvs., nu ezitați să contactați. Suntem aici pentru a vă ajuta cu toate nevoile dvs. de întrerupător și vă putem oferi sfaturi de specialitate cu privire la testare și instalare.
Referințe
- Manuale de testare electrică de la marii producători
- „Standarde de siguranță electrică” publicate de organizațiile relevante din industrie
- Lucrări tehnice privind testarea și întreținerea întreruptoarelor
