Selectarea întreruptorului corect de 20A AC pentru un circuit cu sarcini multiple este o decizie crucială care poate afecta siguranța și eficiența sistemului dumneavoastră electric. În calitate de furnizor de întreruptoare de circuit de 20 A AC, am văzut direct importanța de a face o alegere informată. În acest blog, vă voi ghida prin procesul de selectare a întreruptorului de circuit de 20A AC adecvat pentru un circuit cu sarcini multiple.
Înțelegerea elementelor de bază ale unui întrerupător de circuit de 20 A AC
Un întrerupător de circuit de 20 A AC este proiectat pentru a proteja un circuit electric de condițiile de supracurent. „20A” se referă la curentul nominal al întreruptorului, ceea ce înseamnă că este proiectat pentru a transporta până la 20 de amperi de curent electric în condiții normale de funcționare. Când curentul depășește această valoare nominală, întrerupătorul se va declanșa, întrerupând alimentarea circuitului și prevenind deteriorarea cablajului și a dispozitivelor conectate.
Evaluarea circuitului de încărcare multiplă
Înainte de a selecta un întrerupător de circuit de 20A AC, este esențial să se evalueze circuitul cu sarcină multiplă. Aceasta implică determinarea consumului total de curent al tuturor sarcinilor conectate la circuit. Trebuie să luați în considerare atât sarcinile continue, cât și cele necontinue.
Sarcinile continue sunt cele care funcționează timp de trei ore sau mai mult în mod continuu. Exemple de sarcini continue includ sisteme de iluminat, încălzitoare electrice și unele motoare. Pe de altă parte, încărcăturile necontinue funcționează mai puțin de trei ore la un moment dat, cum ar fi uneltele electrice și aparatele de bucătărie.
Pentru a calcula consumul total de curent, trebuie să cunoașteți puterea nominală (în wați) a fiecărei sarcini. Puteți utiliza apoi formula (I=\frac{P}{V}), unde (I) este curentul în amperi, (P) este puterea în wați și (V) este tensiunea (în majoritatea aplicațiilor rezidențiale și comerciale din Statele Unite, tensiunea este de 120V sau 240V).
De exemplu, dacă aveți un sistem de iluminat cu o putere nominală de 600 de wați conectat la un circuit de 120 V, consumul de curent al sistemului de iluminat este (I=\frac{600}{120}=5A). Repetați acest calcul pentru toate sarcinile de pe circuit și însumați consumurile de curent.
Este important de reținut că, pentru sarcini continue, ar trebui să înmulțiți curentul calculat cu 1,25 pentru a ține cont de potențialul de supraîncălzire în timp.
Selectarea tipului corect de întrerupător de circuit de 20A AC
Există mai multe tipuri de întreruptoare de circuit de 20A AC disponibile, fiecare proiectat pentru aplicații specifice. Cele două tipuri principale sunt întrerupătoarele termice - magnetice și întreruptoarele electronice.
Întreruptoare termice - magnetice
Întreruptoarele termice - magnetice sunt cel mai comun tip de întrerupătoare. Ele folosesc o combinație de un element termic și un element magnetic pentru a proteja circuitul.
Elementul termic răspunde la căldura generată de curentul care circulă prin circuit. Dacă curentul depășește curentul nominal pentru o perioadă îndelungată, elementul termic se va încălzi și va provoca îndoirea unei benzi bimetalice, declanșând întrerupătorul.
Elementul magnetic, pe de altă parte, răspunde la condițiile de scurtcircuit. Când are loc un scurtcircuit, o cantitate mare de curent trece prin circuit, creând un câmp magnetic puternic care activează elementul magnetic și declanșează întrerupătorul aproape instantaneu.
Întreruptoarele termice-magnetice sunt potrivite pentru majoritatea aplicațiilor de uz general în clădiri rezidențiale și comerciale. Sunt fiabile, rentabile și ușor de instalat.
Întreruptoare electronice
Întreruptoarele electronice folosesc senzori și comenzi electronice pentru a monitoriza curentul din circuit. Ele oferă o protecție mai precisă și pot fi programate să declanșeze diferite niveluri de curent și întârzieri de timp.
Întreruptoarele electronice sunt adesea folosite în aplicații în care este necesară o protecție mai precisă, cum ar fi centrele de date, instalațiile industriale și unele aplicații rezidențiale de vârf. Ele pot oferi, de asemenea, funcții suplimentare, cum ar fi monitorizarea de la distanță și capabilitățile de comunicare. Cu toate acestea, acestea sunt în general mai scumpe decât întreruptoarele termice - magnetice.
Luând în considerare curba de declanșare a întrerupătorului
Curba de declanșare a unui întrerupător este un grafic care arată relația dintre curentul care curge prin circuit și timpul necesar pentru declanșarea întreruptorului. Diferite tipuri de sarcini necesită curbe de deplasare diferite.
De exemplu, unele motoare pot avea un curent de pornire mare atunci când pornesc. Un întrerupător cu o curbă de declanșare cu acțiune lentă poate fi mai potrivit pentru aceste tipuri de sarcini, deoarece poate rezista la curentul mare temporar fără declanșare. Pe de altă parte, pentru sarcini rezistive, cum ar fi încălzitoarele, un întrerupător cu o curbă de declanșare cu acțiune rapidă poate fi mai potrivit.
Atunci când selectați un întrerupător de circuit de 20A AC pentru un circuit cu sarcini multiple, trebuie să luați în considerare curbele de declanșare ale tuturor sarcinilor de pe circuit și să alegeți un întrerupător cu o curbă de declanșare care poate găzdui diferitele caracteristici de curent ale sarcinilor.
Compatibilitate cu tabloul electric
Un alt factor important de luat în considerare atunci când alegeți un întrerupător de circuit de 20A AC este compatibilitatea acestuia cu tabloul electric. Întreruptoarele sunt proiectate pentru a se potrivi cu anumite tipuri de panouri electrice, iar utilizarea unui întrerupător incompatibil poate reprezenta un pericol pentru siguranță.
Înainte de a cumpăra un întrerupător, trebuie să cunoașteți marca și modelul panoului electric. Puteți verifica apoi specificațiile producătorului pentru a vă asigura că întrerupătorul pe care îl luați în considerare este compatibil cu panoul dumneavoastră. Unele panouri electrice pot necesita un anumit tip de întrerupător, cum ar fi un întrerupător cu priză sau un întrerupător cu șurub.
Caracteristici și considerații suplimentare
În plus față de cerințele de bază, există câteva caracteristici și considerații suplimentare pe care poate doriți să le luați în considerare atunci când selectați un întrerupător de circuit de 20A AC pentru un circuit cu sarcini multiple.
Protecție la supratensiune

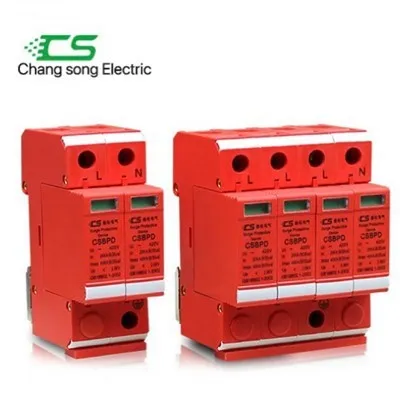

Pot apărea supratensiuni într-un sistem electric din cauza loviturilor de trăsnet, a fluctuațiilor rețelei electrice sau a comutării sarcinilor electrice mari. Un întrerupător cu protecție la supratensiune vă poate ajuta să vă protejați echipamentul electric de daune cauzate de aceste supratensiuni. Puteți găsi mai multe informații despre dispozitivele de protecție la supratensiune laDispozitiv de alimentare cu protecție la supratensiune și scurtcircuit.
Compatibilitate cu caseta combinatorului fotovoltaic

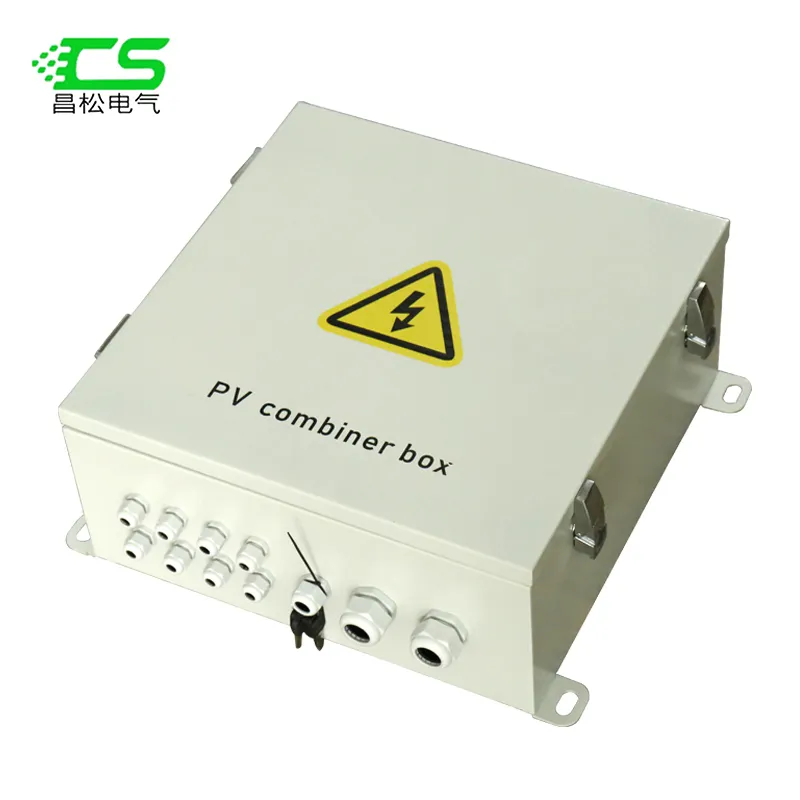

Dacă circuitul dumneavoastră cu sarcini multiple face parte dintr-un sistem fotovoltaic (PV), trebuie să vă asigurați că întrerupătorul este compatibil cu cutia de combinare fotovoltaică. Designul cutiei de combinare PV trebuie să echilibreze costul, eficiența și fiabilitatea. Puteți afla mai multe despre designul cutiei de combinare fotovoltaică laDesignul cutiei de combinare fotovoltaică echilibrând costurile, eficiența și fiabilitatea.
Integrare cu microrelee
Unele întreruptoare pot fi integrate cu microrelee, care pot oferi funcționalități suplimentare, cum ar fi telecomandă și monitorizare. Microreleele pot îmbunătăți performanța și siguranța sistemului dumneavoastră electric. Puteți explora mai multe despre microrelee laMicroreleu.
Concluzie
Selectarea întreruptorului corect de 20A AC pentru un circuit cu sarcini multiple este un proces complex care necesită luarea în considerare atentă a mai multor factori. Înțelegând elementele de bază ale întreruptoarelor, evaluând circuitul multisarcină, selectând tipul potrivit de întrerupător, luând în considerare curba de declanșare, asigurând compatibilitatea cu tabloul electric și luând în considerare caracteristicile suplimentare, puteți lua o decizie în cunoștință de cauză care vă va proteja sistemul electric și vă va asigura funcționarea sigură și eficientă.
În calitate de furnizor de întreruptoare de circuit de 20A AC, sunt aici pentru a vă ajuta cu alegerea dvs. Dacă aveți întrebări sau aveți nevoie de asistență suplimentară în alegerea întreruptorului potrivit pentru circuitul dumneavoastră cu sarcini multiple, vă rugăm să nu ezitați să mă contactați pentru o discuție de achiziție. Aștept cu nerăbdare să lucrez cu dumneavoastră pentru a vă satisface nevoile de protecție electrică.
Referințe
- Codul electric național (NEC)
- Specificațiile producătorului pentru întrerupătoare și panouri electrice
- Manuale și resurse de inginerie electrică
