AC MCB, sau alternativă de întrerupător în miniatură, este o componentă crucială în sistemele electrice. În calitate de furnizor de AC MCBS, sunt bine - versat în principiile și aplicațiile sale de lucru. În acest blog, voi aprofunda detaliile modului în care funcționează un MCB AC.
Funcții de bază ale unui MCB AC
Un MCB AC este proiectat pentru a proteja circuitele electrice împotriva supracurentului și a condițiilor de circuit scurt. Supracurentul poate apărea din diferite motive, cum ar fi un număr excesiv de aparate electrice conectate la un singur circuit sau la o defecțiune într -unul dintre dispozitive. Circuite scurte, pe de altă parte, se întâmplă atunci când există o conexiune directă între firele live și neutre, ceea ce duce la un flux de curent foarte mare. Principala funcție a unui MCB AC este de a detecta aceste niveluri anormale de curent și de a întrerupe rapid circuitul pentru a preveni deteriorarea echipamentelor electrice și pentru a evita pericolele potențiale de incendiu.
Componente ale unui MCB AC
Înainte de a înțelege cum funcționează un MCB AC, este esențial să -i cunoaștem componentele cheie.
- Contacte: Acestea sunt părțile conductive care permit fluxul de curent atunci când MCB este în poziția închisă. Când este detectat un curent anormal, contactele se separă pentru a rupe circuitul.
- Fâșie bimetalică: Aceasta este o parte fundamentală a mecanismului de protecție la supracurent. Este format din două metale diferite legate împreună. Fiecare metal are un coeficient diferit de expansiune termică. Când există un supracurent, banda bimetalică se încălzește din cauza fluxului de curent crescut. Pe măsură ce se încălzește, se îndoaie din cauza diferitelor rate de expansiune ale celor două metale.
- Bobină electromagnetică: Bobina electromagnetică este responsabilă pentru protecția circuitului scurt. Când apare un circuit scurt, o cantitate mare de curent curge prin bobină, generând un câmp magnetic puternic.
- Mecanism de călătorie: Acest mecanism este declanșat fie de îndoirea benzii bimetalice (în caz de supracurent), fie de câmpul magnetic generat de bobina electromagnetică (în cazul unui circuit scurt). Odată declanșat, aceasta face ca contactele să se separe, întrerupând circuitul.
- Arc Chute: Când contactele se separă, se formează un arc din cauza ionizării aerului dintre contacte. Arcul arc este conceput pentru a stinge rapid acest arc. Este format dintr -o serie de plăci metalice care împart arcul în arcuri mai mici, care sunt apoi răcite și stinse.
Principiul de lucru pentru protecția supracurentului
Să începem prin a ne uita la modul în care un MCB AC protejează împotriva supracurentului. În condiții normale de funcționare, curentul care curge prin MCB se încadrează în valoarea nominală. Fâșia bimetalică rămâne în poziția sa normală, iar contactele rămân închise, permițând curentului să curgă prin circuit.
Cu toate acestea, atunci când apare un supracurent, curentul care trece prin banda bimetalică crește. Conform legii lui Joule ((p = i^{2} r)), unde (p) este puterea disipată ca căldură, (i) este curentul, iar (r) este rezistența benzii bimetalice, curentul crescut determină încălzirea benzilor bimetalice.
Pe măsură ce banda bimetalică se încălzește, începe să se îndoaie. Înclinarea este rezultatul diferitelor rate de expansiune ale celor două metale din bandă. Cu cât curentul depășește mai mult valoarea nominală, cu atât mai repede se încălzește și se îndoaie banda bimetalică. Odată ce îndoirea ajunge la un anumit punct, declanșează mecanismul de călătorie. Mecanismul de călătorie face ca contactele să se separe, rupând circuitul și oprind fluxul de curent. Acest mecanism de protecție este relativ lent - în comparație cu protecția circuitului scurt, deoarece se bazează pe încălzirea benzii bimetalice, care durează ceva timp.
Principiul de lucru pentru protecția pe scurt - circuit
Circuitele scurte sunt mai severe decât supracutățile, deoarece implică o cantitate foarte mare de curent care curge prin circuit într -un timp foarte scurt. Când apare un circuit scurt, fluxul de curent ridicat trece prin bobina electromagnetică.
Conform legii lui Ampere, un conductor actual - transportator produce un câmp magnetic în jurul său. În cazul bobinei electromagnetice din AC MCB, curentul mare în timpul unui circuit scurt generează un câmp magnetic puternic. Acest câmp magnetic exercită o forță pe un piston sau o armătură conectată la mecanismul de călătorie.
Forța este suficient de puternică pentru a declanșa rapid mecanismul de călătorie, ceea ce face ca contactele să se separe aproape instantaneu. Acest răspuns rapid este crucial în protejarea sistemului electric de daunele care pot fi cauzate de curentul extrem de ridicat în timpul unui circuit scurt.
Extincția arcului într -un MCB AC
După cum am menționat anterior, când se formează contactele din AC MCB separat, se formează un arc. Acest arc poate provoca deteriorare contactelor și poate chiar să domine circuitul dacă nu se stinge rapid. Chuta Arc joacă un rol vital în acest proces.
Când se formează arcul, acesta este atras în chuta arcului de câmpul magnetic și de fluxul de aer creat de mișcarea contactelor. În interiorul chutei arcului, arcul este împărțit în mai multe arcuri mai mici de plăcile metalice. Aceste arcuri mai mici au o suprafață mai mare în contact cu plăcile metalice, ceea ce permite un transfer de căldură mai eficient.
Pe măsură ce arcurile sunt răcite, ionizarea aerului dintre contacte scade, iar arcurile sunt în cele din urmă stinse. Acest lucru asigură că circuitul rămâne deschis și sistemul electric este protejat.
Aplicații și produse conexe
MCB -urile AC sunt utilizate pe scară largă în diferite sisteme electrice, inclusiv setări rezidențiale, comerciale și industriale. În clădirile rezidențiale, acestea sunt folosite pentru a proteja circuitele de iluminat, prizele electrice și aparatele. În clădirile comerciale, acestea joacă un rol crucial în protejarea sistemelor electrice de birouri, magazine și restaurante. În cadrul setărilor industriale, MCB -urile AC sunt utilizate pentru a proteja echipamentele și echipamentele grele.
Dacă sunteți interesat și de alte produse electrice conexe, avem câteva opțiuni grozave. Pentru sisteme de energie solară, poate doriți să consultațiDC MCB pentru solar. Este conceput special pentru aplicații directe - curente în instalații solare.

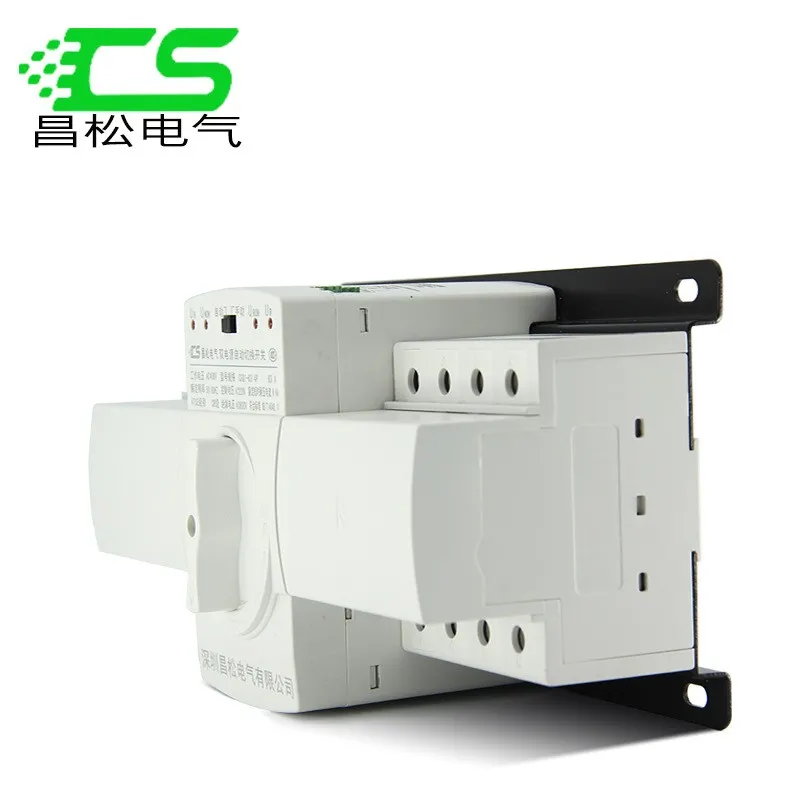

Pentru aplicații care necesită comutare dublă - putere, a noastrăDual Power Toggleeste o alegere excelentă. Permite comutarea perfectă între două surse de energie, asigurând alimentarea continuă în cazul unei întreruperi de energie.

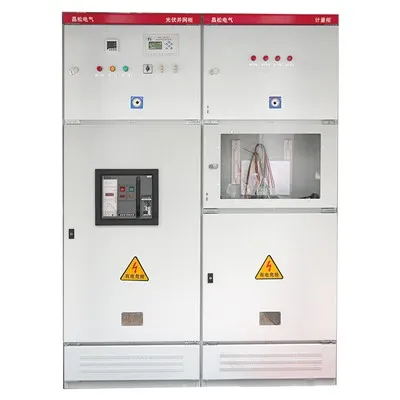

Și pentru sisteme electrice în aer liber, al nostruSwitchor Switchor Solid izolat în aer liberOferă protecție și control fiabil. Este conceput pentru a rezista la condiții dure de mediu.
Concluzie
În concluzie, un MCB AC este o componentă vitală în sistemele electrice, oferind protecție esențială împotriva supracurentilor și circuitelor scurte. Principiile sale de lucru, bazate pe banda bimetalică pentru protecția supracurentului și bobina electromagnetică pentru protecția circuitului scurt, asigură siguranța și fiabilitatea circuitelor electrice. Arcul arc își îmbunătățește în continuare performanța prin stingerea rapidă a arcilor formate atunci când contactele se separă.
Dacă aveți nevoie de MCB -uri AC sau de înaltă calitate sau de oricare dintre celelalte produse electrice ale noastre, suntem aici pentru a vă servi. Avem o gamă largă de produse pentru a satisface cerințe diferite. Indiferent dacă sunteți contractant, electrician sau manager de facilități, vă putem oferi soluțiile potrivite. Contactați -ne pentru achiziții și să avem o discuție detaliată despre nevoile dvs. Așteptăm cu nerăbdare să lucrăm cu dvs. pentru a vă asigura siguranța și eficiența sistemelor dvs. electrice.
Referințe
- Manual de instalare electrică, Schneider Electric
- Principii și aplicații de inginerie electrică, Allan R. Hambley
