Pe tărâmul sistemelor de energie solară, funcționarea eficientă și sigură a configurațiilor de panou solar conectate este de cea mai mare importanță. O componentă cheie care joacă un rol crucial în asigurarea acestuia este DC MCB (întrerupătorul de miniatură cu curent direct) pentru solar. În calitate de furnizor de încredere de DC MCBS pentru Solar, sunt încântat să aprofundez modul în care aceste dispozitive funcționează într -o serie - configurarea panoului solar conectat.
Seria de înțelegere - Configurații ale panoului solar conectat
Înainte de a explora rolul DC MCBS, este esențial să înțelegem seria - configurații de panou solar conectat. Când panourile solare sunt conectate în serie, terminalul pozitiv al unui panou este legat de terminalul negativ al următorului panou. Această configurație are efectul de a crește ieșirea de tensiune totală a tabloului solar, păstrând curentul relativ constant. De exemplu, dacă fiecare panou solar dintr -o conexiune din serie produce 20 de volți și 5 amperi, o conexiune în serie a trei astfel de panouri va duce la o ieșire de 60 de volți și 5 amperi.
Avantajul unor panouri solare din serie - conectat este că poate genera o tensiune mai mare, care este benefică pentru transmisia de putere lungă la distanță și pentru potrivirea cerințelor de intrare ale invertoarelor. Cu toate acestea, această configurație prezintă, de asemenea, unele provocări. Dacă un panou din serie este umbrit, deteriorat sau defectuos, acesta poate reduce semnificativ puterea de putere a întregului tablou, datorită SO - numit „Crăciun - efect de lumină”. Într -o astfel de situație, fluxul curent prin serie este restricționat, iar performanța generală a sistemului solar este compromisă.
Rolul DC MCBS în serie - Configurații ale panoului solar conectat
DC MCB -urile sunt proiectate pentru a proteja sistemul de energie solară împotriva defecțiunilor cu curent, scurt, scurt și alte defecțiuni electrice. Într -o serie - configurația panoului solar conectat, acestea servesc ca un mecanism de siguranță care poate izola secțiunile defecte ale circuitului, prevenind deteriorarea panourilor, invertoarelor și altor componente.
Over - Protecție curentă
Over - Curentul poate apărea într -o serie - sistem de panouri solare conectate din diferite motive. De exemplu, dacă există un circuit scurt într -unul dintre panouri sau o defecțiune în cablare, curentul care curge prin circuit poate crește semnificativ. Un DC MCB pentru solar este echipat cu o unitate de declanșare termică. Partea termică a unității de călătorie răspunde la curenții pe termen lung. Când curentul depășește valoarea nominală a MCB pentru o perioadă extinsă, banda bimetalică din interiorul MCB se încălzește și se îndoaie, determinând călătorul să se deplaseze.
Partea magnetică a unității de călătorie, pe de altă parte, răspunde la curenții de circuit scurt. Scurtele - curenții de circuit sunt extrem de mari și pot provoca daune severe sistemului solar într -un timp foarte scurt. Când are loc un circuit scurt, câmpul magnetic generat de fluxul de curent ridicat activează solenoidul în MCB, care călărește rapid întrerupătorul, întrerupând circuitul și protejând sistemul.
Izolarea panourilor defecte
Într -o serie de panouri solare conectate, dacă un panou dezvoltă o defecțiune, DC MCB poate izola acel panou de restul circuitului. Acest lucru este crucial, deoarece, după cum am menționat anterior, un panou defectuos dintr -o conexiune în serie poate trage în jos performanța întregului tablou. Prin declanșarea MCB asociată cu panoul defect, panourile rămase pot continua să funcționeze în mod normal, minimizând impactul asupra puterii generale a sistemului solar.
Cum sunt integrate DC MCB -uri în serie - Sisteme de panou solar conectat
Instalarea DC MCBS într -o serie - Sistemul de panou solar conectat este un proces simplu, dar necesită o planificare atentă și respectarea standardelor de siguranță.
Plasare

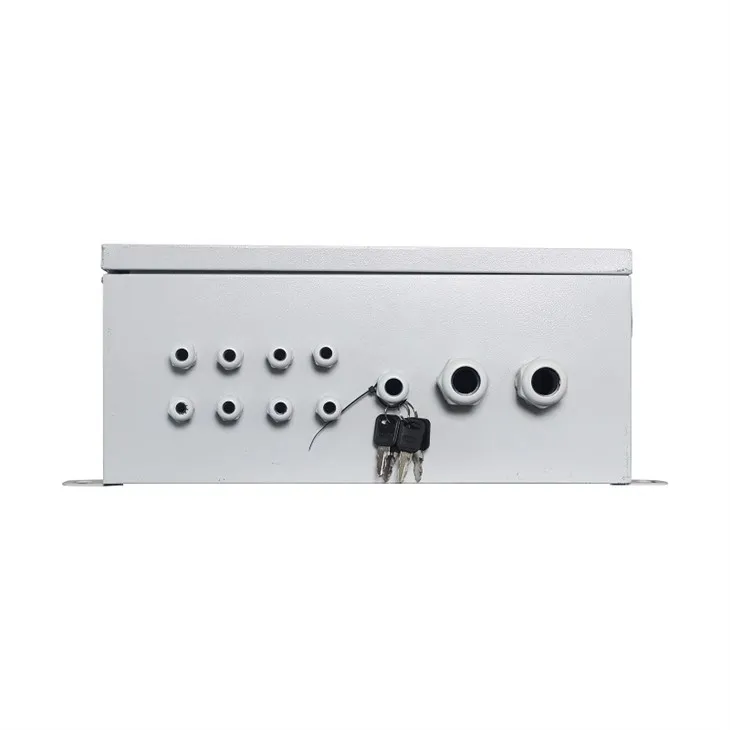

DC MCBS sunt de obicei instalate în caseta de combinație fotovoltaică. O6in 1out PV Combiner Box DCeste un tip comun de cutie combinator utilizată în sistemele de energie solară. Permite combinarea mai multor serii - panouri solare conectate într -o singură ieșire. DC MCBS sunt instalate la intrarea sau ieșirea cutiei Combiner, în funcție de cerințele specifice de proiectare ale sistemului.
Când este plasat la intrarea cutiei de combinație, fiecare MCB protejează un șir de panouri solare individuale. Această configurație permite o izolare precisă a șirurilor defecte. Dacă apare o defecțiune într -o serie de serie, numai MCB -ul corespunzător va călători, lăsând celelalte șiruri neafectate. Pe de altă parte, atunci când MCB -urile sunt plasate la ieșirea cutiei de combinație, acestea protejează întreaga ieșire combinată a panourilor solare. Această configurație este utilă pentru a oferi protecție generală sistemului împotriva defecțiunilor de peste - curente și scurte.
Cablare
Cablarea corectă este esențială pentru funcționarea corectă a DC MCBS într -o serie - sistem de panouri solare conectate. Firurile utilizate ar trebui să aibă zona de secțiune corespunzătoare pentru a gestiona curentul nominal al MCB și panourile solare. Conexiunile dintre MCB -uri, panouri solare și alte componente ar trebui să fie sigure și lipsite de orice conexiuni libere sau conductoare expuse.
De asemenea, este important să urmați diagramele de cablare furnizate de producătorul MCB și proiectantul de sistem solar. Cablajul incorect poate duce la funcționarea necorespunzătoare a MCB -urilor, ceea ce poate duce la defecțiuni ale sistemului sau la pericolele de siguranță.
Compatibilitate cu alte componente ale sistemului solar
DC MCBS pentru solar trebuie să fie compatibil cu alte componente din seria - sistemul de panouri solare conectate, cum ar fi invertoarele și stațiile preinstalate de înaltă tensiune.
Invertoare
Invertoarele sunt responsabile de transformarea puterii DC generate de panourile solare în curent alternativ pentru utilizare în case, întreprinderi sau rețea. DC MCBS ar trebui să fie selectat pe baza cerințelor de intrare ale invertorului. Curentul nominal și tensiunea MCB ar trebui să se potrivească cu specificațiile invertorului pentru a asigura un transfer de putere lină și eficient.
Stația preinstalată de înaltă tensiune
În centralele solare la scară largă, stațiile preinstalate de înaltă tensiune sunt utilizate pentru a intensifica tensiunea puterii generate pentru transmisia distanței lungi. DC MCBS joacă un rol în protejarea stației și a echipamentelor asociate împotriva defecțiunilor electrice. Aceștia trebuie să poată gestiona condițiile de înaltă tensiune și curente ridicate în aceste stații.
Alegerea DC MCB potrivită pentru o serie - Configurația panoului solar conectat
Când selectați un DC MCB pentru o serie - sistem de panouri solare conectate, trebuie să fie luați în considerare mai mulți factori.
Curent evaluat
Curentul nominal al MCB ar trebui să se bazeze pe curentul maxim pe care îl pot genera panourile solare conectate de serie. Această valoare poate fi calculată luând în considerare curentul de circuit scurt (ISC) al panourilor și numărul de panouri din serie. Este important să alegeți un MCB cu un curent nominal care este puțin mai mare decât curentul de funcționare normal al sistemului pentru a evita declanșarea falsă.
Rating de tensiune
Evaluarea de tensiune a MCB ar trebui să fie suficientă pentru a gestiona ieșirea de tensiune maximă a serii - panouri solare conectate. Într -o serie - configurație conectată, tensiunea se adaugă, astfel încât MCB trebuie să poată rezista la tensiunea totală a tabloului.
Capacitate de rupere
Capacitatea de rupere a MCB se referă la capacitatea sa de a întrerupe circuitul în condiții de eroare. Este măsurat în kilo - amperi (ka). O capacitate de rupere mai mare este necesară pentru sistemele care au mai multe șanse să experimenteze circuitele scurte - curente, cum ar fi centralele solare la scară largă.

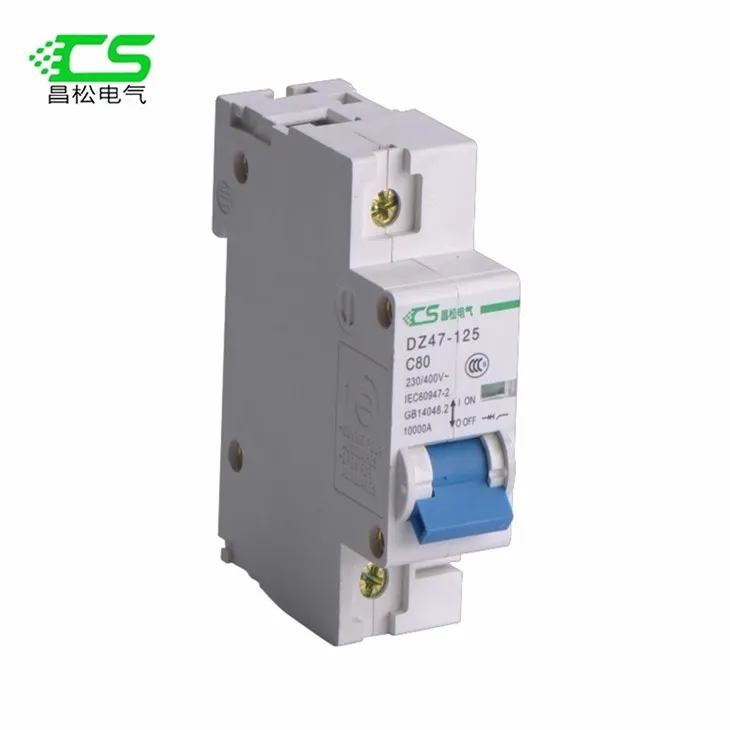

De exemplu, a125 amperi DC BreakerPoate fi adecvat pentru o serie de dimensiuni medii - sistem de panou solar conectat cu o ieșire de curent relativ ridicată.
Concluzie
În concluzie, DC MCBS este o componentă esențială în seria - configurații ale panoului solar conectat. Acestea asigură o protecție excesivă - curentă și scurtă, izolate panouri defecte și asigură funcționarea sigură și eficientă a sistemului de energie solară. În calitate de furnizor de DC MCBS pentru Solar, înțelegem importanța acestor dispozitive și oferim o gamă largă de produse de înaltă calitate, care sunt concepute pentru a răspunde nevoilor specifice ale diferitelor sisteme de energie solară.
Dacă sunteți în proces de proiectare sau modernizare a unei serii - sistem de panouri solare conectate, vă invităm să ne contactați pentru mai multe informații despre DC MCBS. Echipa noastră de experți vă poate ajuta să alegeți MCB -urile potrivite pentru sistemul dvs. și să ofere asistență tehnică pe tot parcursul procesului de instalare și operare. Să lucrăm împreună pentru a construi un viitor mai durabil și mai fiabil de energie solară.
Referințe
- „Ghid de proiectare și instalare a sistemelor de energie solară”, Asociația Solar Energy Industries.
- „Protecția circuitului DC în sisteme fotovoltaice”, Comisia electrotehnică internațională (IEC).
- Manuale ale producătorului și specificații tehnice pentru DC MCBS, cutii de combinație fotovoltaice, invertoare și stații preinstalate de înaltă tensiune.
